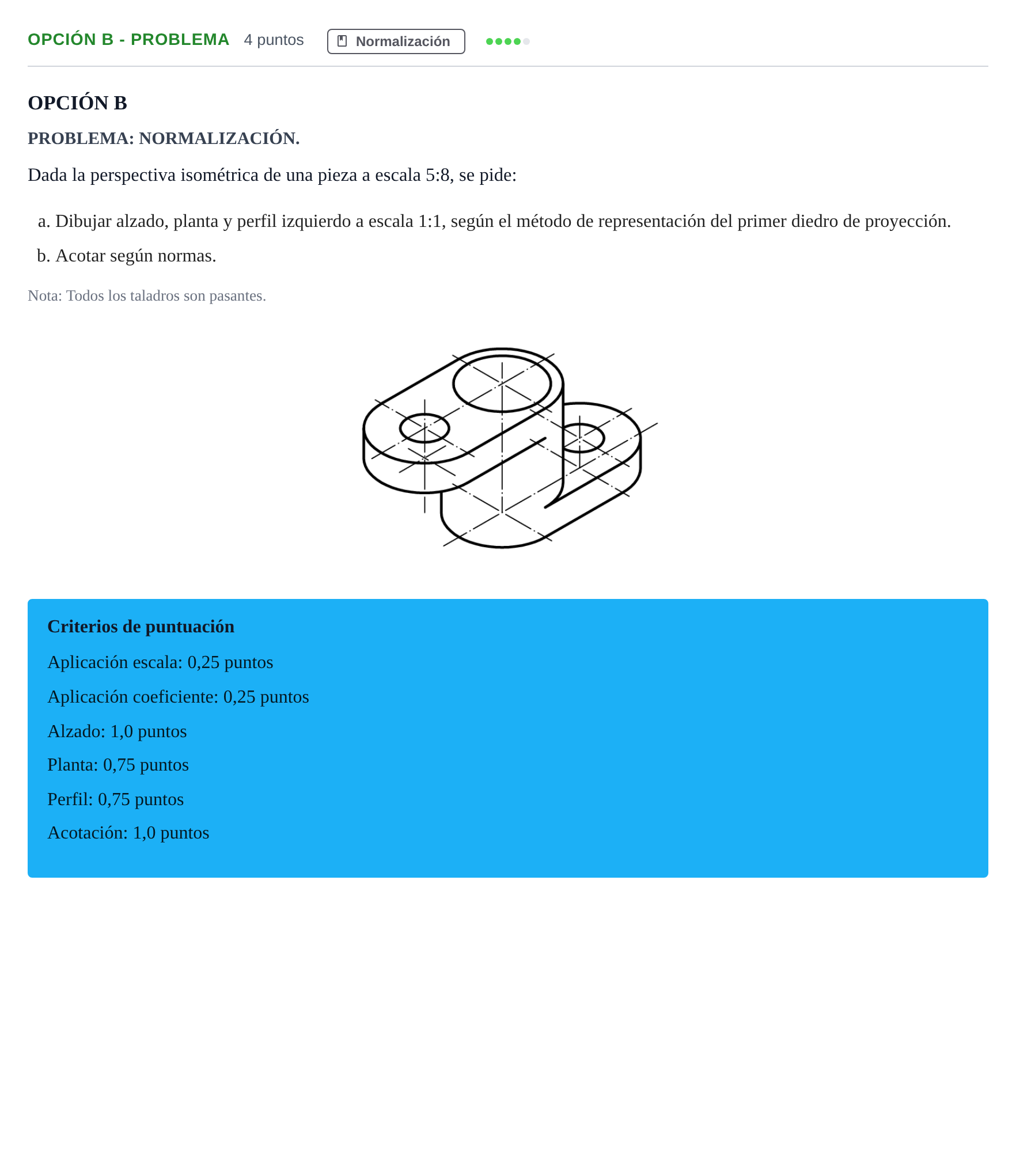

Opción B - Problema · Dibujo técnico II PAU Andalucía Ordinaria Titular 2013

Dibujar alzado, planta y perfil izquierdo a escala 1:1, según el método de representación del primer diedro de proyección, y acotar según normas.

Solución: Vistas diédricas normalizadas (Alzado, Planta y Perfil Izquierdo situado a la derecha del alzado): 1. Escala y coeficiente de reducción: Las medidas reales se obtienen aplicando la escala inversa $8/5$ y dividiendo por el coeficiente de reducción isométrica $\sqrt{2/3} \approx 0{,}816$ ($L_{real} = L_{dibujo} / (0{,}816 \cdot 5/8)$). 2. Alzado: Muestra la forma lateral de soporte escalonado con dos brazos o plataformas semicilíndricas superpuestas unidas por un cuerpo cilíndrico central hueco. Incluye los ejes de simetría y las líneas ocultas de los taladros cilíndricos verticales pasantes. 3. Planta: Muestra el contorno superior redondeado con los dos semicírculos en los extremos y los centros de los tres taladros alineados/desplazados con sus correspondientes ejes de simetría en cruz. 4. Perfil izquierdo: Situado a la derecha del alzado, representa el ancho de la pieza, la curvatura del cilindro y los límites superior e inferior, con las aristas ocultas de los taladros correspondientes. 5. Acotación: Cotas funcionales y de posición: - Distancias entre centros de taladros/cilindros. - Diámetros de los taladros pasantes (símbolo $\varnothing$). - Radios de los extremos redondeados (símbolo $R$). - Espesores de las cartelas/plataformas y altura total de la pieza.
