Enunciado

OPCIÓN A - EJERCICIO 2º: NORMALIZACIÓN

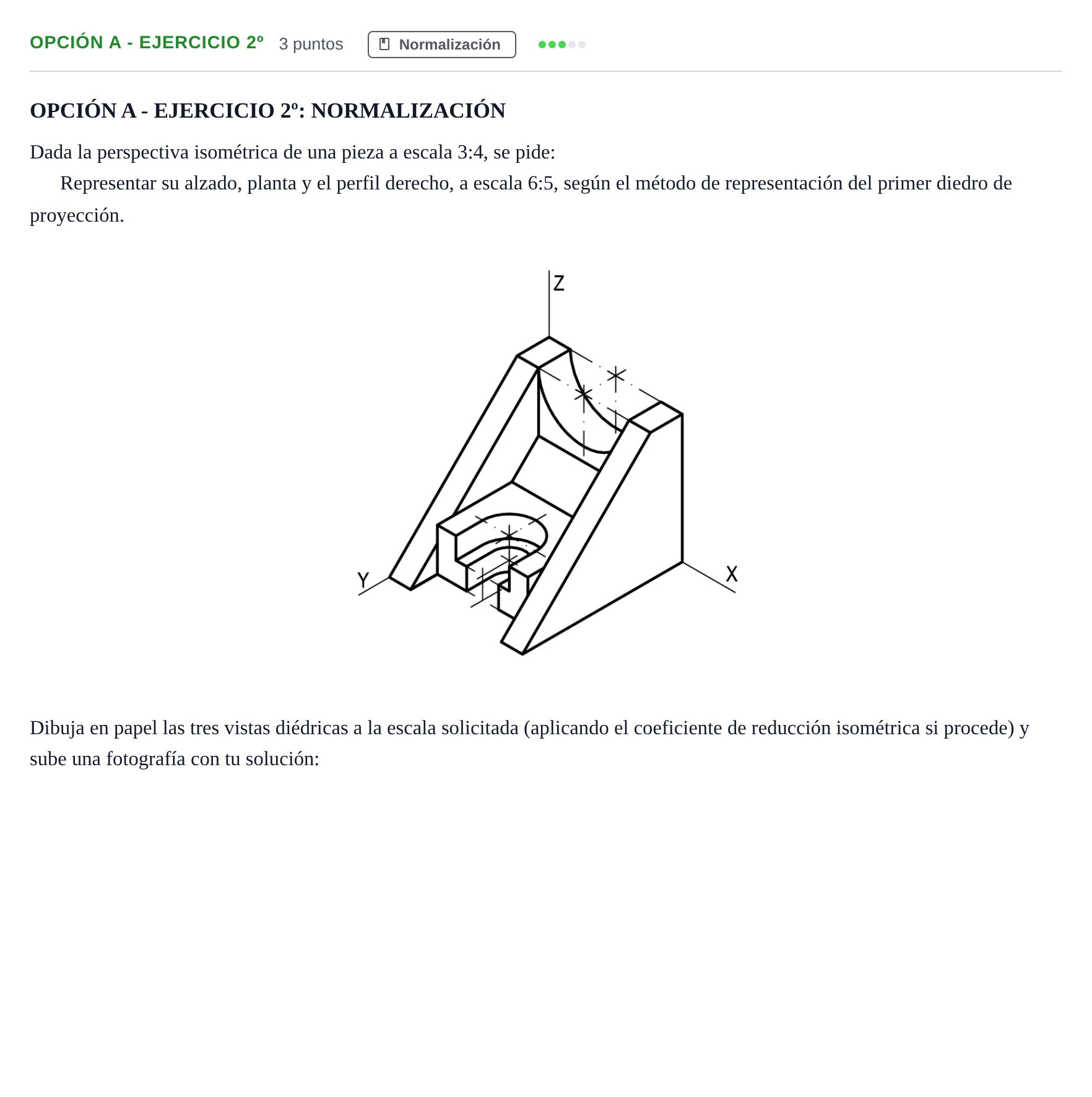

Dada la perspectiva isométrica de una pieza a escala 3:4, se pide:

Representar su alzado, planta y el perfil derecho, a escala 6:5, según el método de representación del primer diedro de proyección.

Dibuja en papel las tres vistas diédricas a la escala solicitada (aplicando el coeficiente de reducción isométrica si procede) y sube una fotografía con tu solución:

Enunciado: Opción A - Ejercicio 2º · Dibujo técnico II PAU Andalucía Ordinaria Reserva A 2013

Solución

Solución de AprenAI (no es la oficial)

Representar su alzado, planta y el perfil derecho, a escala 6:5, según el método de representación del primer diedro de proyección.

Solución: Conjunto de las tres vistas diédricas normalizadas: Alzado, Planta y Perfil derecho. La planta se ubica directamente debajo del alzado y el perfil derecho a la izquierda del alzado. Incluye aristas vistas (línea continua gruesa), aristas ocultas (línea de trazos) y ejes de simetría de las formas cilíndricas.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
