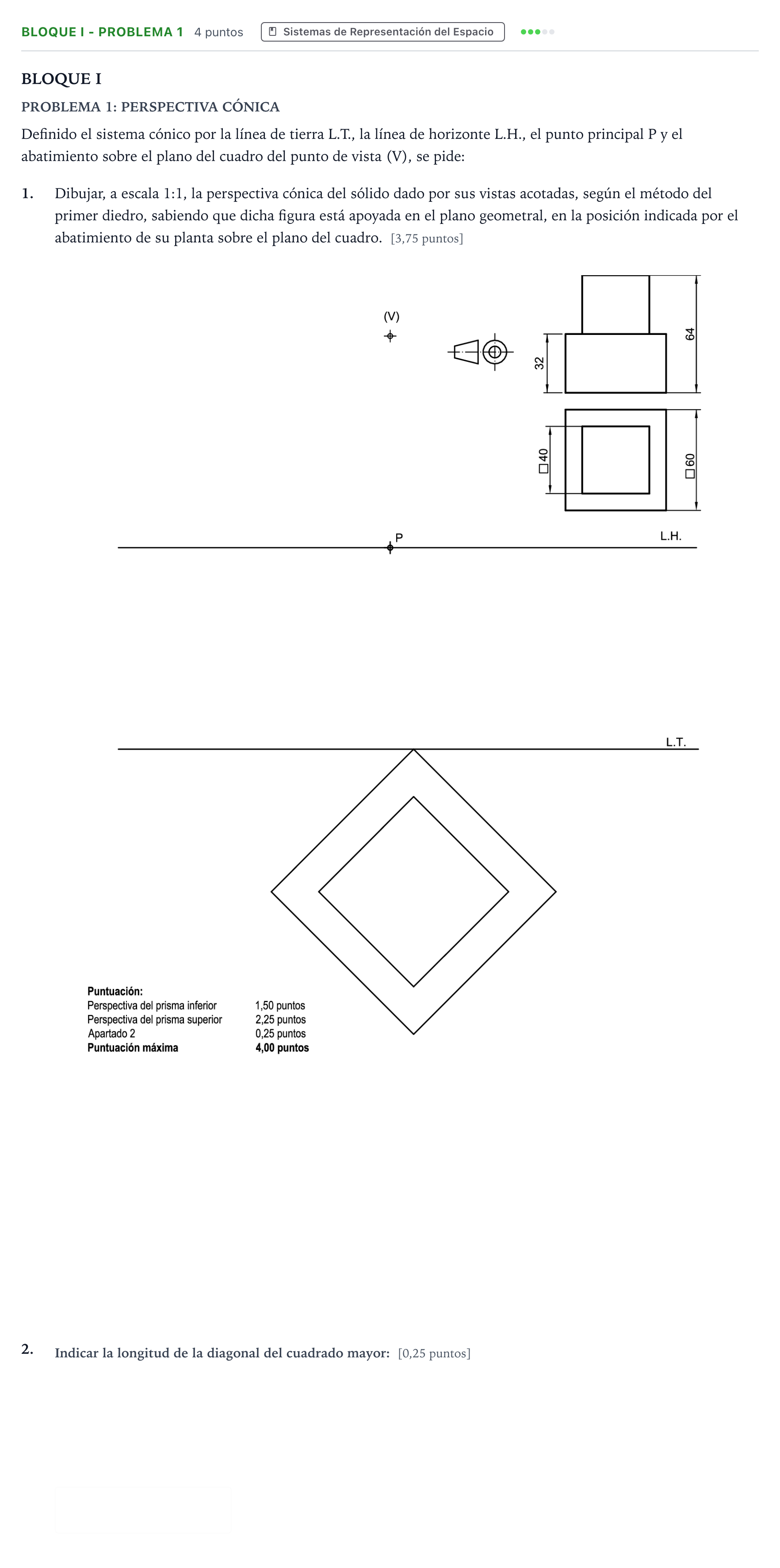

Bloque I - Problema 1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Suplente A 2024

BLOQUE I

PROBLEMA 1: PERSPECTIVA CÓNICA

Definido el sistema cónico por la línea de tierra L.T., la línea de horizonte L.H., el punto principal P y el abatimiento sobre el plano del cuadro del punto de vista (V), se pide:

1.

Dibujar, a escala 1:1, la perspectiva cónica del sólido dado por sus vistas acotadas, según el método del primer diedro, sabiendo que dicha figura está apoyada en el plano geometral, en la posición indicada por el abatimiento de su planta sobre el plano del cuadro. [3,75 puntos]

2.
