Problema 47 · Estructuras I UPC 2000

Enunciado

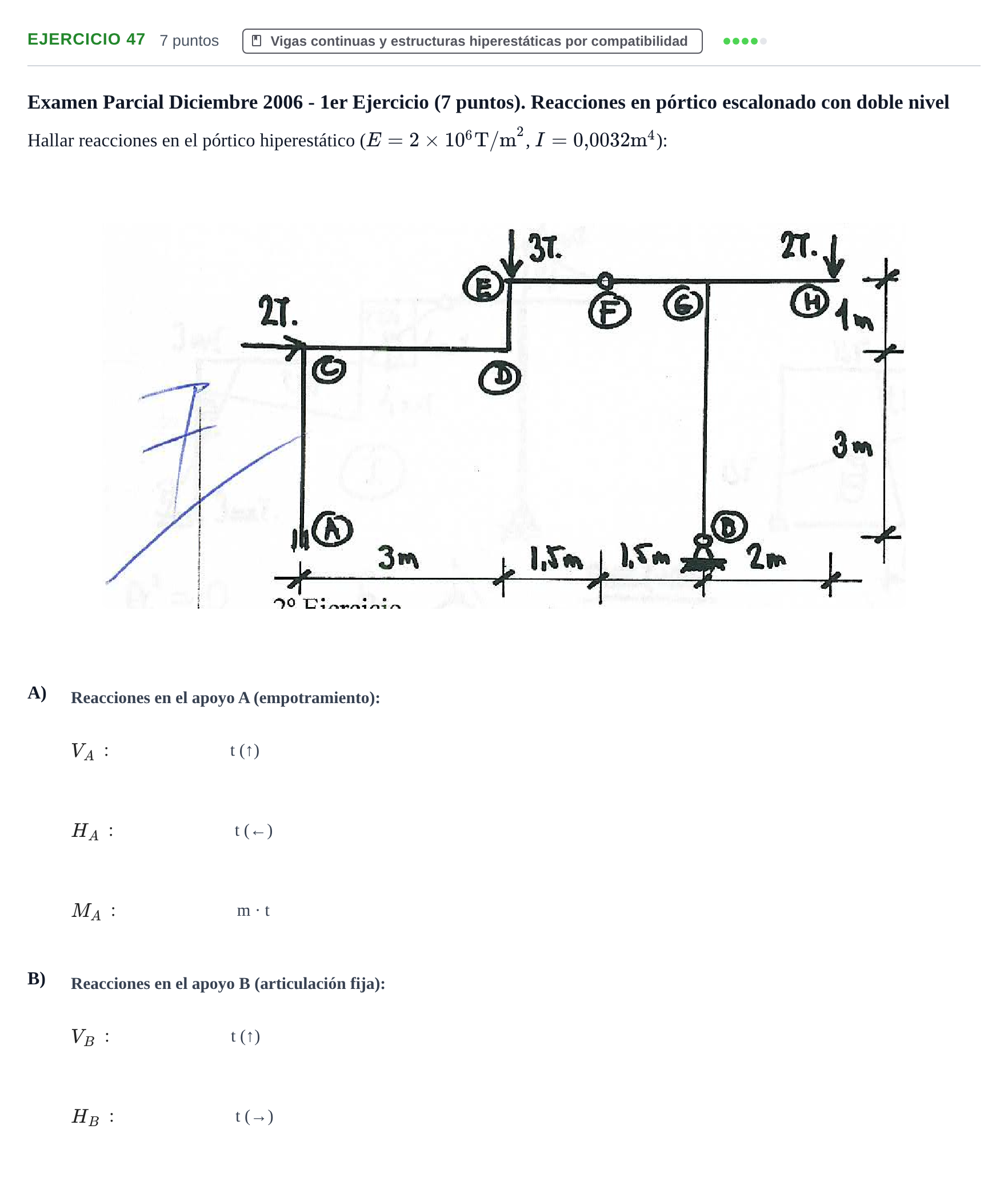

Examen Parcial Diciembre 2006 - 1er Ejercicio (7 puntos). Reacciones en pórtico escalonado con doble nivel

Hallar reacciones en el pórtico hiperestático ( $E = 2 \times 10^6\ \text{T/m}^2$ , $I = 0{,}0032\ \text{m}^4$ ):

$V_A$ : t (↑)

$H_A$ : t (←)

$M_A$ : m · t

$V_B$ : t (↑)

$H_B$ : t (→)

Enunciado: Problema 47 · Estructuras I UPC 2000

Según los criterios oficiales de corrección

Reacción vertical $V_A$ en el empotramiento A (en t):

Solución: 0,67

Reacción horizontal $H_A$ en el empotramiento A (en t):

Solución: 2,13

Momento de empotramiento $M_A$ en A (en m · t):

Solución: 5,06

Reacción vertical $V_B$ en el apoyo B (en t):

Solución: 4,33

Reacción horizontal $H_B$ en el apoyo B (en t):

Solución: 0,13
