Problema 45 · Estructuras I UPC 2000

Enunciado

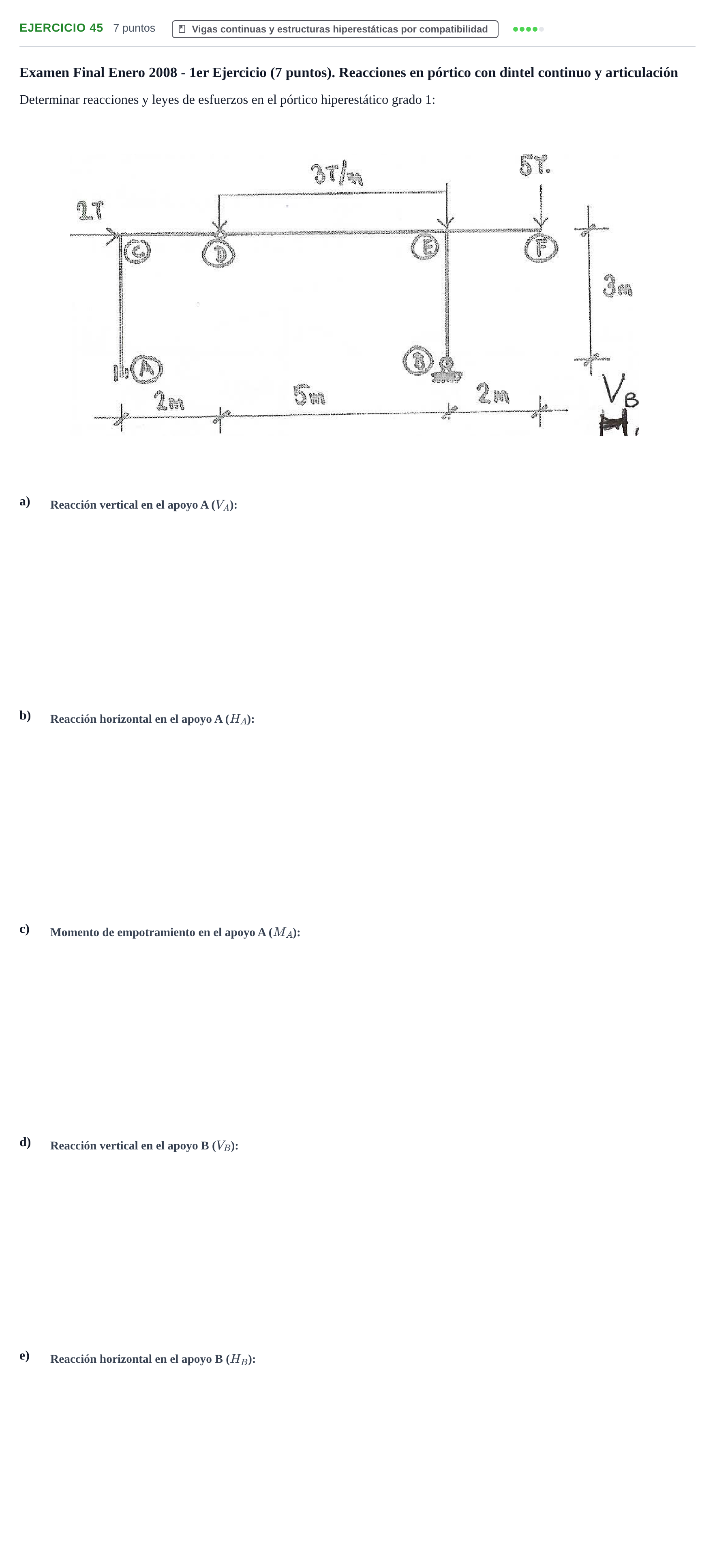

Examen Final Enero 2008 - 1er Ejercicio (7 puntos). Reacciones en pórtico con dintel continuo y articulación

Determinar reacciones y leyes de esfuerzos en el pórtico hiperestático grado 1:

Enunciado: Problema 45 · Estructuras I UPC 2000

Según los criterios oficiales de corrección

Reacción vertical en el apoyo A ( $V_A$ )

Solución: $4$ t

Reacción horizontal en el apoyo A ( $H_A$ )

Solución: $0{,}52$ t

Momento de empotramiento en el apoyo A ( $M_A$ )

Solución: $6{,}43$ t·m

Reacción vertical en el apoyo B ( $V_B$ )

Solución: $16$ t

Reacción horizontal en el apoyo B ( $H_B$ )

Solución: $2{,}52$ t
