Problema 55 · Estructuras I UPC 2000

Enunciado

Examen Parcial Mayo 2006 - 1er Ejercicio (7 puntos). Reacciones en pórtico con empotramiento y articulación interna

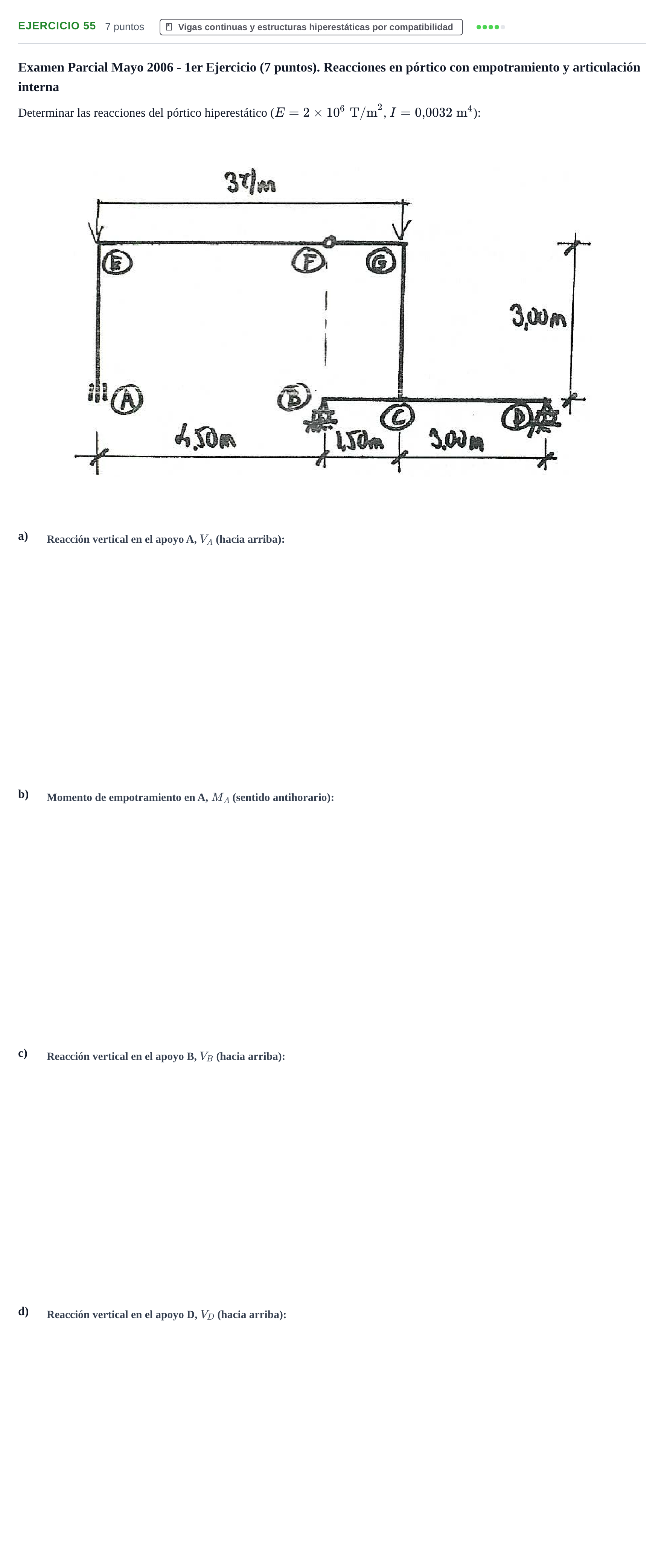

Determinar las reacciones del pórtico hiperestático ( $E = 2 \times 10^6\text{ T/m}^2$ , $I = 0{,}0032\text{ m}^4$ ):

Enunciado: Problema 55 · Estructuras I UPC 2000

Según los criterios oficiales de corrección

a) Reacción vertical en el apoyo A, $V_A$ :

Solución: $8$ t

b) Momento de empotramiento en A, $M_A$ :

Solución: $5{,}72$ m·t

c) Reacción vertical en el apoyo B, $V_B$ :

Solución: $9{,}25$ t

d) Reacción vertical en el apoyo D, $V_D$ :

Solución: $0{,}75$ t
