Problema 43 · Estructuras I UPC 2000

Enunciado

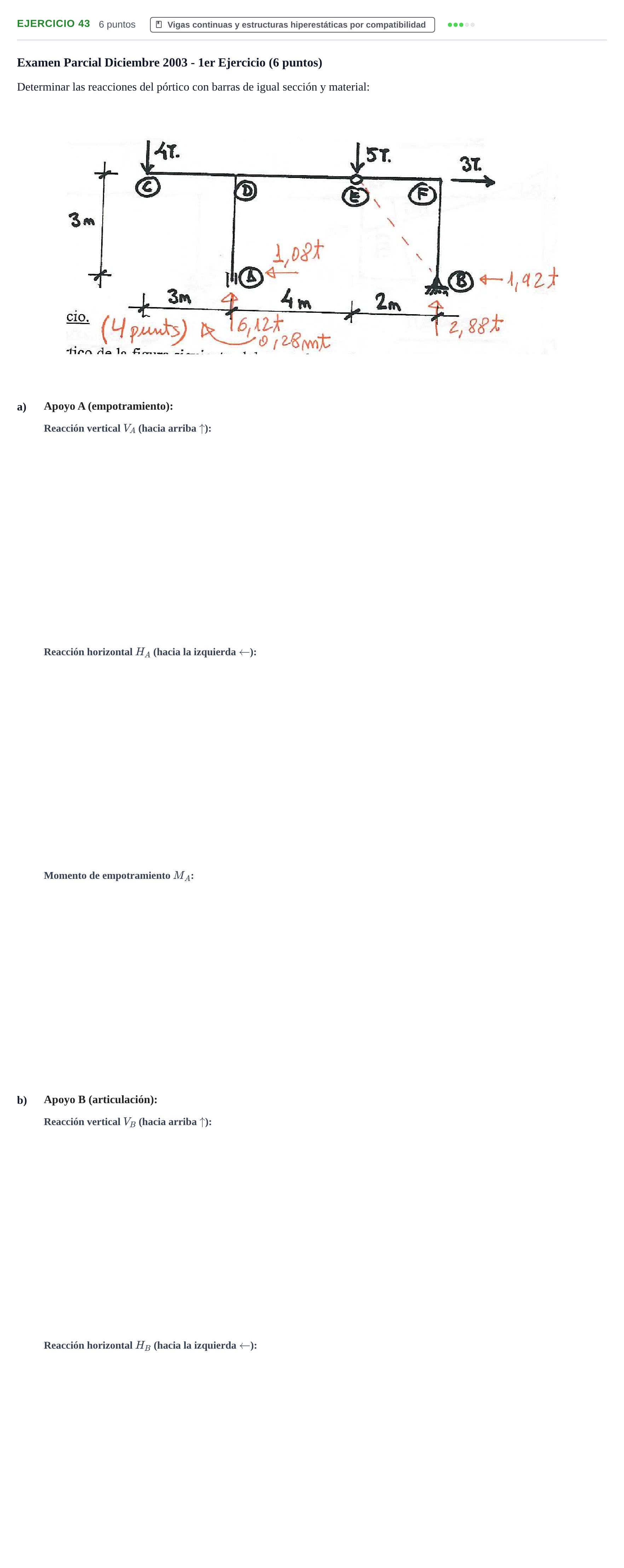

Examen Parcial Diciembre 2003 - 1er Ejercicio (6 puntos)

Determinar las reacciones del pórtico con barras de igual sección y material:

Apoyo A (empotramiento):

Apoyo B (articulación):

Enunciado: Problema 43 · Estructuras I UPC 2000

Según los criterios oficiales de corrección

Apoyo A: Reacción vertical $V_A$

Solución: $6{,}12$ t

Apoyo A: Reacción horizontal $H_A$

Solución: $1{,}08$ t

Apoyo A: Momento de empotramiento $M_A$

Solución: $0{,}28$ m·t

Apoyo B: Reacción vertical $V_B$

Solución: $2{,}88$ t

Apoyo B: Reacción horizontal $H_B$

Solución: $1{,}92$ t
