Problema 50 · Estructuras I UPC 2000

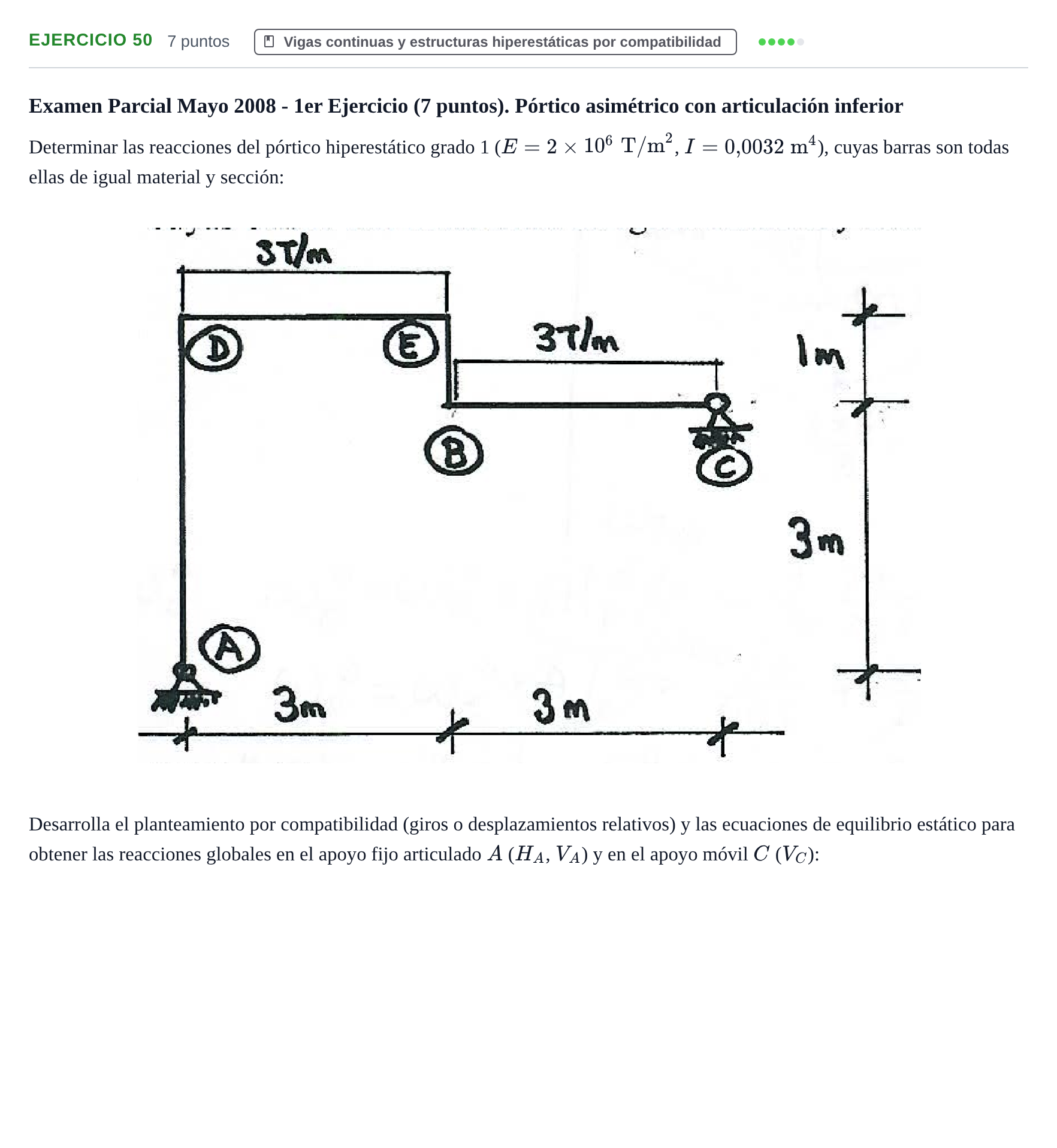

Examen Parcial Mayo 2008 - 1er Ejercicio (7 puntos). Pórtico asimétrico con articulación inferior

Determinar las reacciones del pórtico hiperestático grado 1 ($E = 2 \times 10^6\text{ T/m}^2$, $I = 0{,}0032\text{ m}^4$),

cuyas barras son todas ellas de igual material y sección:

Desarrolla el planteamiento por compatibilidad (giros o desplazamientos relativos) y las ecuaciones de equilibrio estático para obtener las reacciones globales en el apoyo fijo articulado $A$ ($H_A$, $V_A$) y en el apoyo móvil $C$ ($V_C$):
