Problema 52 · Estructuras I UPC 2000
Tema: Pórticos hiperestáticos por compatibilidad (método de las fuerzas) · Del examen Colección de exámenes resueltos de Estructuras I (2000)
Enunciado

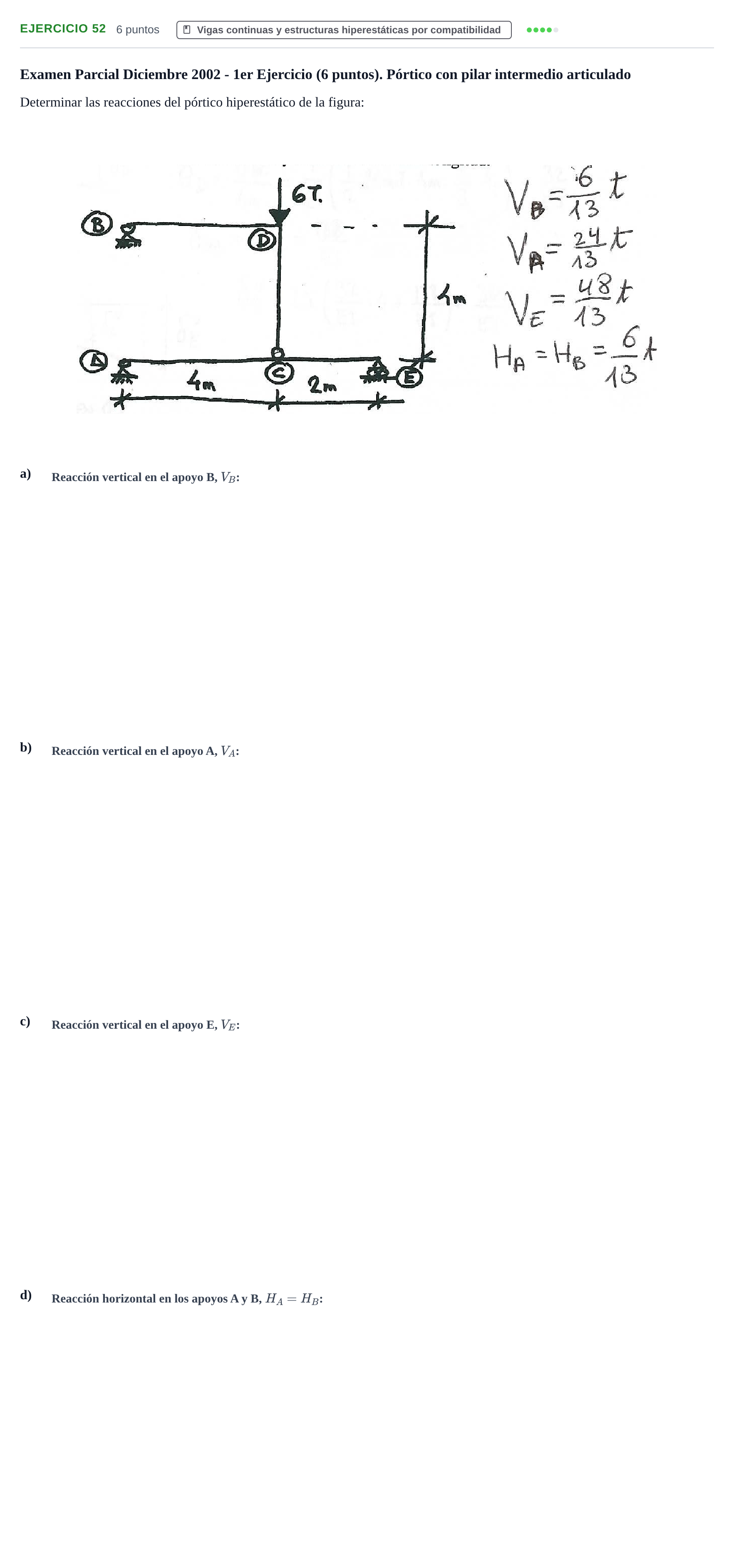

Examen Parcial Diciembre 2002 - 1er Ejercicio (6 puntos). Pórtico con pilar intermedio articulado
Determinar las reacciones del pórtico hiperestático de la figura:
a)
b)
c)
d)
Solución
Según los criterios oficiales de corrección
Reacción vertical en el apoyo B, V_B
Solución: 6/13 t
Reacción vertical en el apoyo A, V_A
Solución: 24/13 t
Reacción vertical en el apoyo E, V_E
Solución: 48/13 t
Reacción horizontal en los apoyos A y B, H_A = H_B
Solución: 6/13 t
