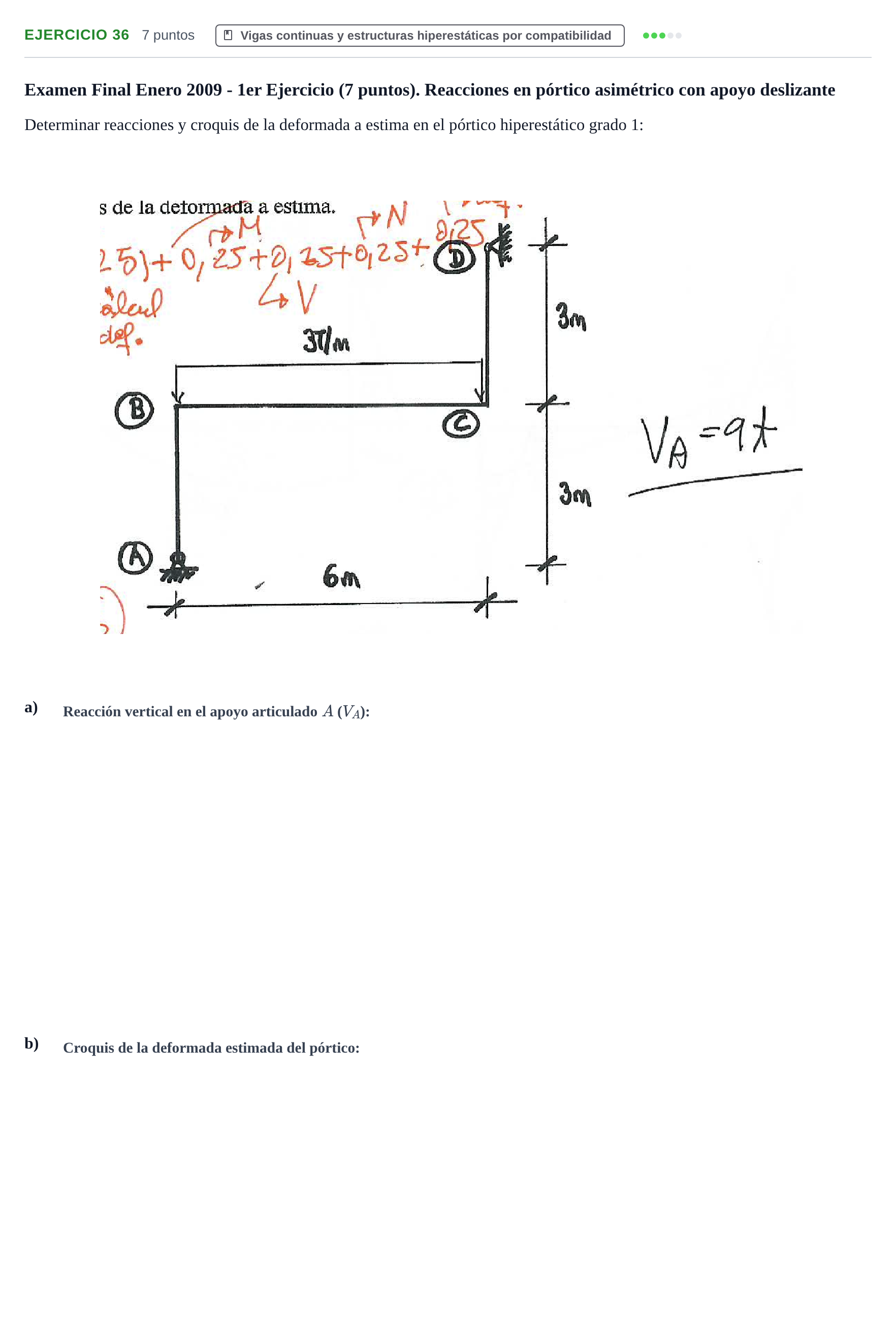

Problema 36 · Estructuras I UPC 2000

a) Reacción vertical en el apoyo articulado A (V_A)

Solución: $9$ t

b) Croquis de la deformada a estima

Solución: La deformada presenta curvatura hacia abajo en el dintel $BC$ debida a la carga repartida de $3\text{ t/m}$. En el nudo $B$, el giro transmite flexión hacia el pilar $AB$ que se deforma hacia el exterior, manteniéndose el apoyo $A$ fijo con giro libre. En el nudo $C$, la continuidad transmite giro al tramo vertical $CD$, cuyo extremo superior en $D$ desliza verticalmente sin rotación ni desplazamiento horizontal según la coacción del apoyo.
