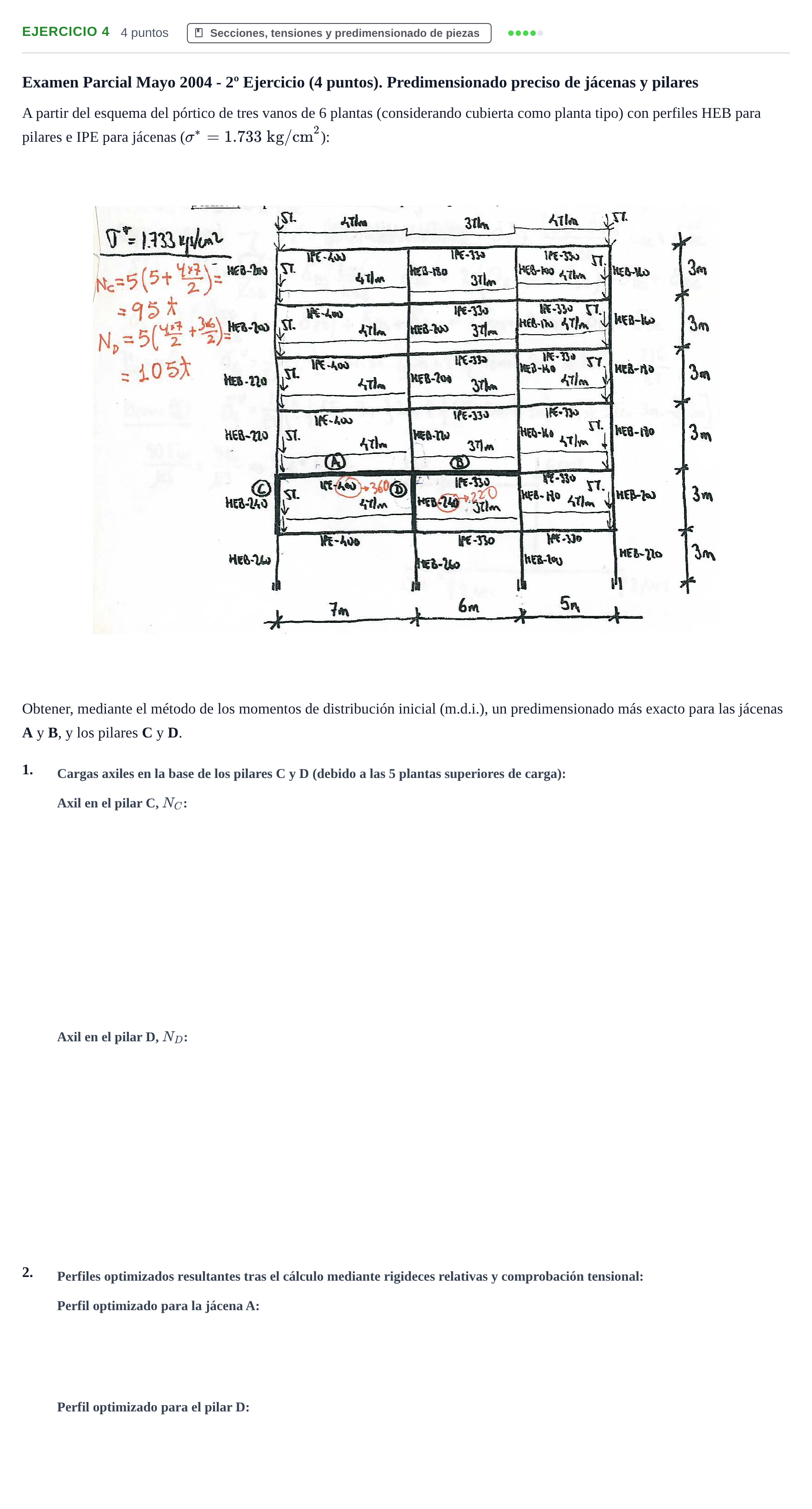

Problema 4 · Estructuras I UPC 2000

Examen Parcial Mayo 2004 - 2º Ejercicio (4 puntos). Predimensionado preciso de jácenas y pilares

A partir del esquema del pórtico de tres vanos de 6 plantas (considerando cubierta como planta tipo) con perfiles HEB para pilares e IPE para jácenas ($σ^* = 1.733\text{ kg/cm}^2$):

Obtener, mediante el método de los momentos de distribución inicial (m.d.i.), un predimensionado más exacto para las jácenas A y B, y los pilares C y D.

1.

2.
