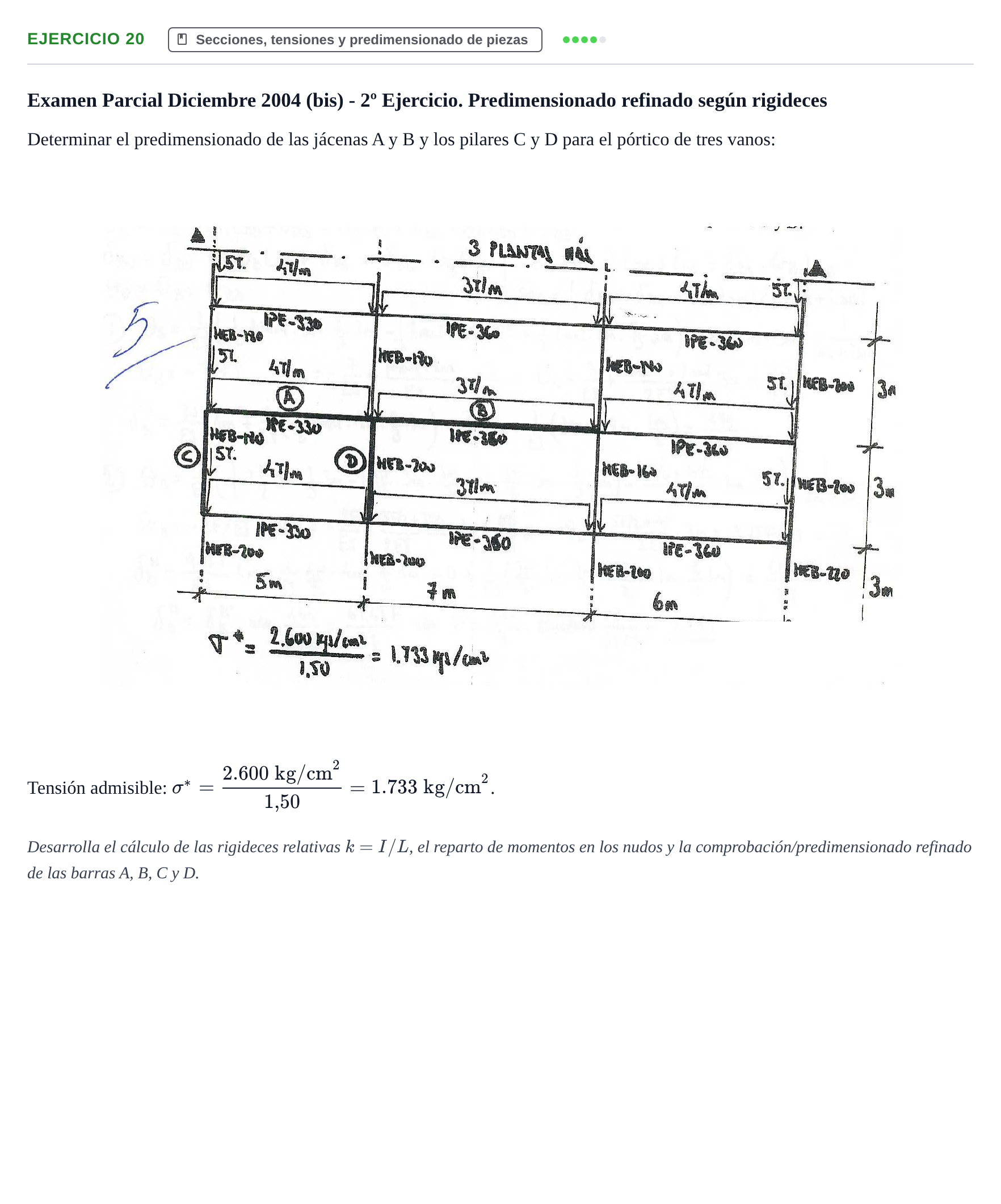

Problema 20 · Estructuras I UPC 2000

Examen Parcial Diciembre 2004 (bis) - 2º Ejercicio. Predimensionado refinado según rigideces

Determinar el predimensionado de las jácenas A y B y los pilares C y D para el pórtico de tres vanos:

Tensión admisible: $\sigma^* = \frac{2.600\text{ kg/cm}^2}{1{,}50} = 1.733\text{ kg/cm}^2$.

Desarrolla el cálculo de las rigideces relativas $k = I/L$, el reparto de momentos en los nudos y la comprobación/predimensionado refinado de las barras A, B, C y D.
