Problema 12 · Estructuras I UPC 2000

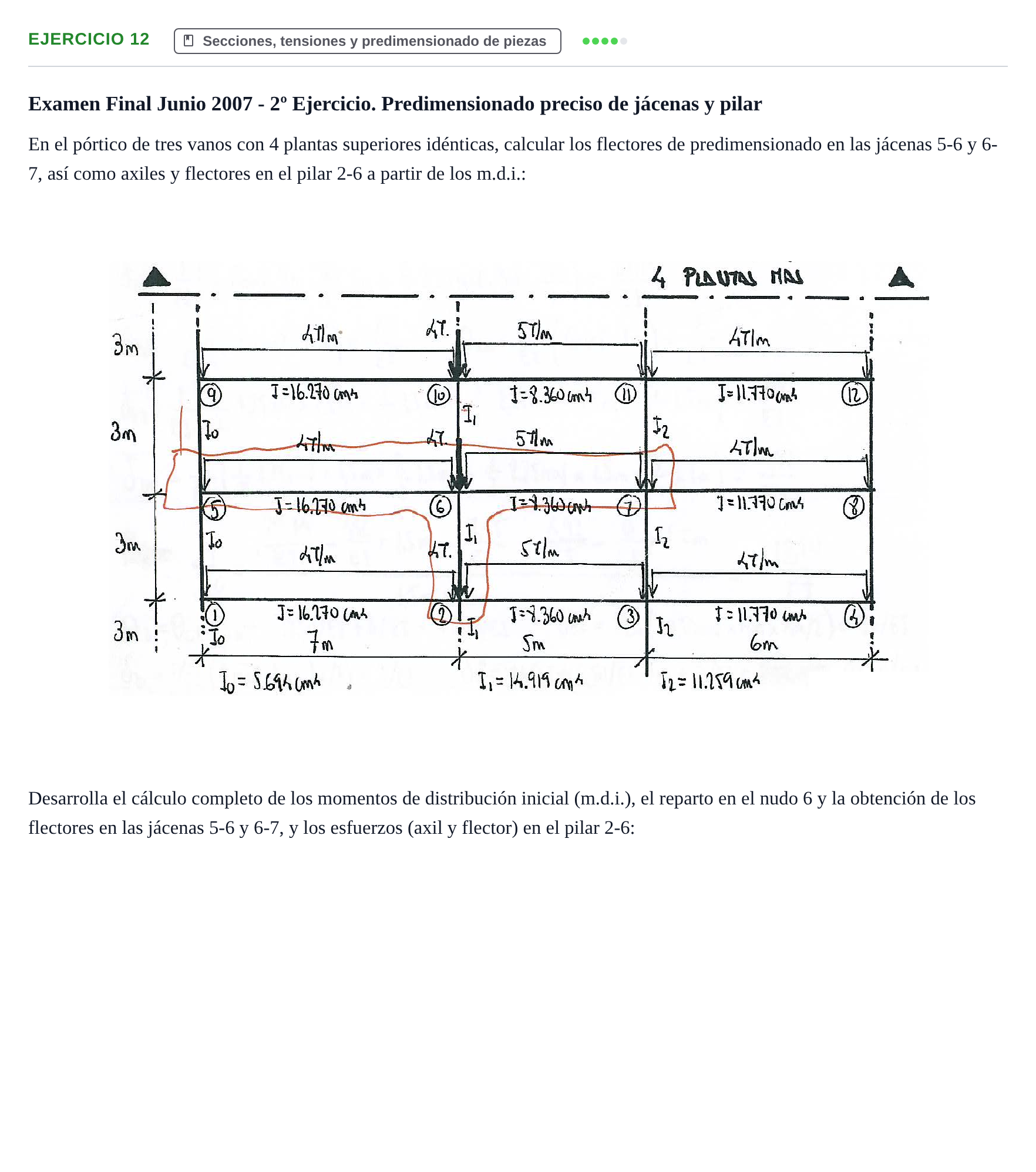

En el pórtico de tres vanos con 4 plantas superiores idénticas, calcular los flectores de predimensionado en las jácenas 5-6 y 6-7, así como axiles y flectores en el pilar 2-6 a partir de los m.d.i.

Solución: Distribución de desequilibrios en el nudo 6 considerando las rigideces de las barras concurrentes ($I_0 = 5.694\text{ cm}^4$, $I_1 = 14.919\text{ cm}^4$, $I_2 = 11.259\text{ cm}^4$) y axil en el pilar 2-6 por suma de cargas de 5 plantas tributarias completas.
