Problema 16 · Estructuras I UPC 2000

Examen Final Enero 2004 - 2º Ejercicio. Predimensionado en dos ciclos iterativos

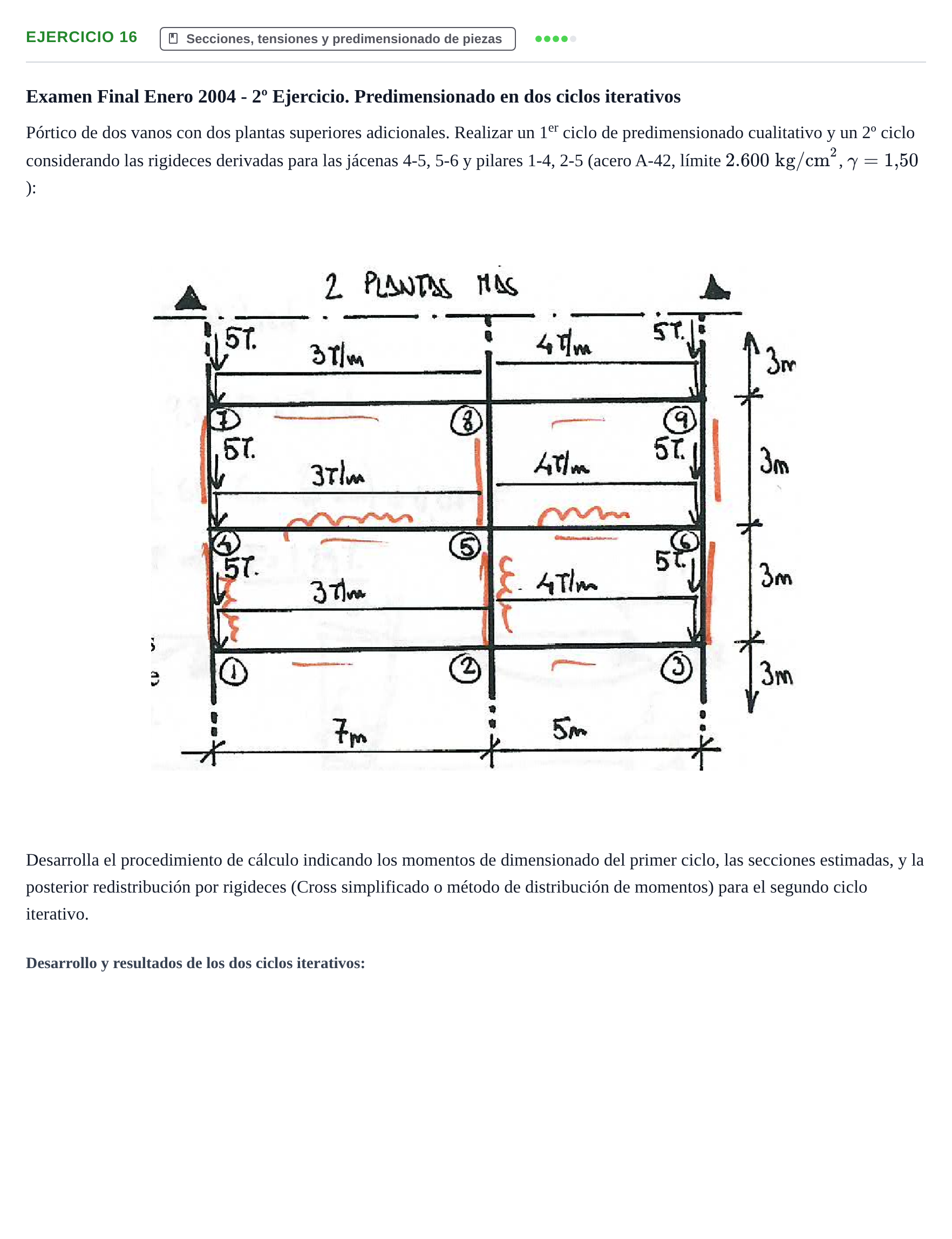

Pórtico de dos vanos con dos plantas superiores adicionales. Realizar un 1 er ciclo de predimensionado cualitativo y un 2º ciclo considerando las rigideces derivadas para las jácenas 4-5, 5-6 y pilares 1-4, 2-5 (acero A-42, límite $2.600\text{ kg/cm}^2$, $\gamma = 1{,}50$):

Desarrolla el procedimiento de cálculo indicando los momentos de dimensionado del primer ciclo, las secciones estimadas, y la posterior redistribución por rigideces (Cross simplificado o método de distribución de momentos) para el segundo ciclo iterativo.
