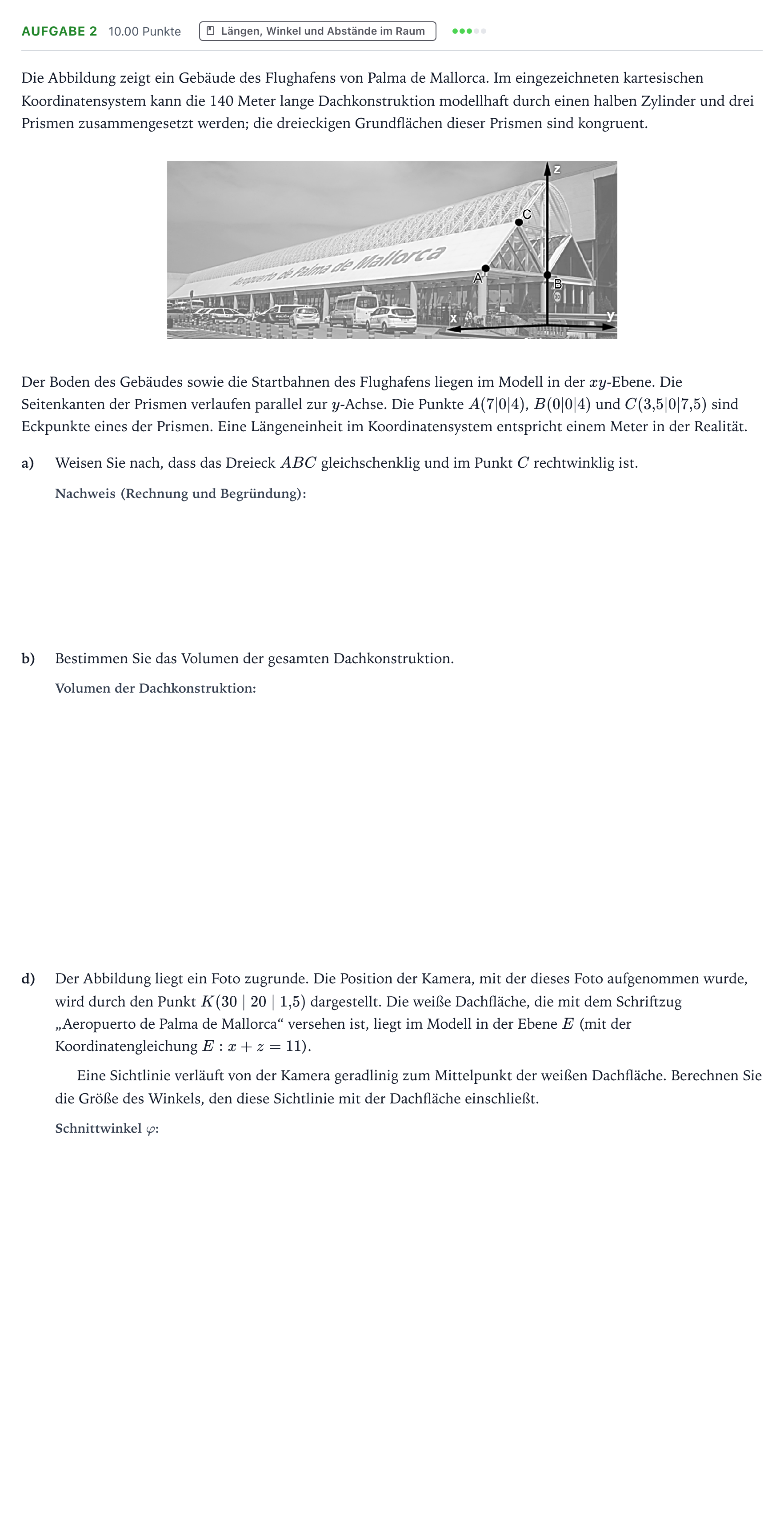

Aufgabe 2 - Längen, Winkel und Abstände im Raum · Abitur NRW Mathematik GK · Teil B · Analytische Geometrie (CAS 2019

Die Abbildung zeigt ein Gebäude des Flughafens von Palma de Mallorca. Im eingezeichneten kartesischen Koordinatensystem kann die 140 Meter lange Dachkonstruktion modellhaft durch einen halben Zylinder und drei Prismen zusammengesetzt werden; die dreieckigen Grundflächen dieser Prismen sind kongruent.

Der Boden des Gebäudes sowie die Startbahnen des Flughafens liegen im Modell in der $xy$-Ebene. Die Seitenkanten der Prismen verlaufen parallel zur $y$-Achse. Die Punkte $A(7|0|4)$, $B(0|0|4)$ und $C(3{,}5|0|7{,}5)$ sind Eckpunkte eines der Prismen. Eine Längeneinheit im Koordinatensystem entspricht einem Meter in der Realität.

a)

Weisen Sie nach, dass das Dreieck $ABC$ gleichschenklig und im Punkt $C$ rechtwinklig ist.

b)

Bestimmen Sie das Volumen der gesamten Dachkonstruktion.

d)

Der Abbildung liegt ein Foto zugrunde. Die Position der Kamera, mit der dieses Foto aufgenommen wurde, wird durch den Punkt $K(30 \mid 20 \mid 1{,}5)$ dargestellt. Die weiße Dachfläche, die mit dem Schriftzug „Aeropuerto de Palma de Mallorca“ versehen ist, liegt im Modell in der Ebene $E$ (mit der Koordinatengleichung $E: x + z = 11$).

Eine Sichtlinie verläuft von der Kamera geradlinig zum Mittelpunkt der weißen Dachfläche. Berechnen Sie die Größe des Winkels, den diese Sichtlinie mit der Dachfläche einschließt.
