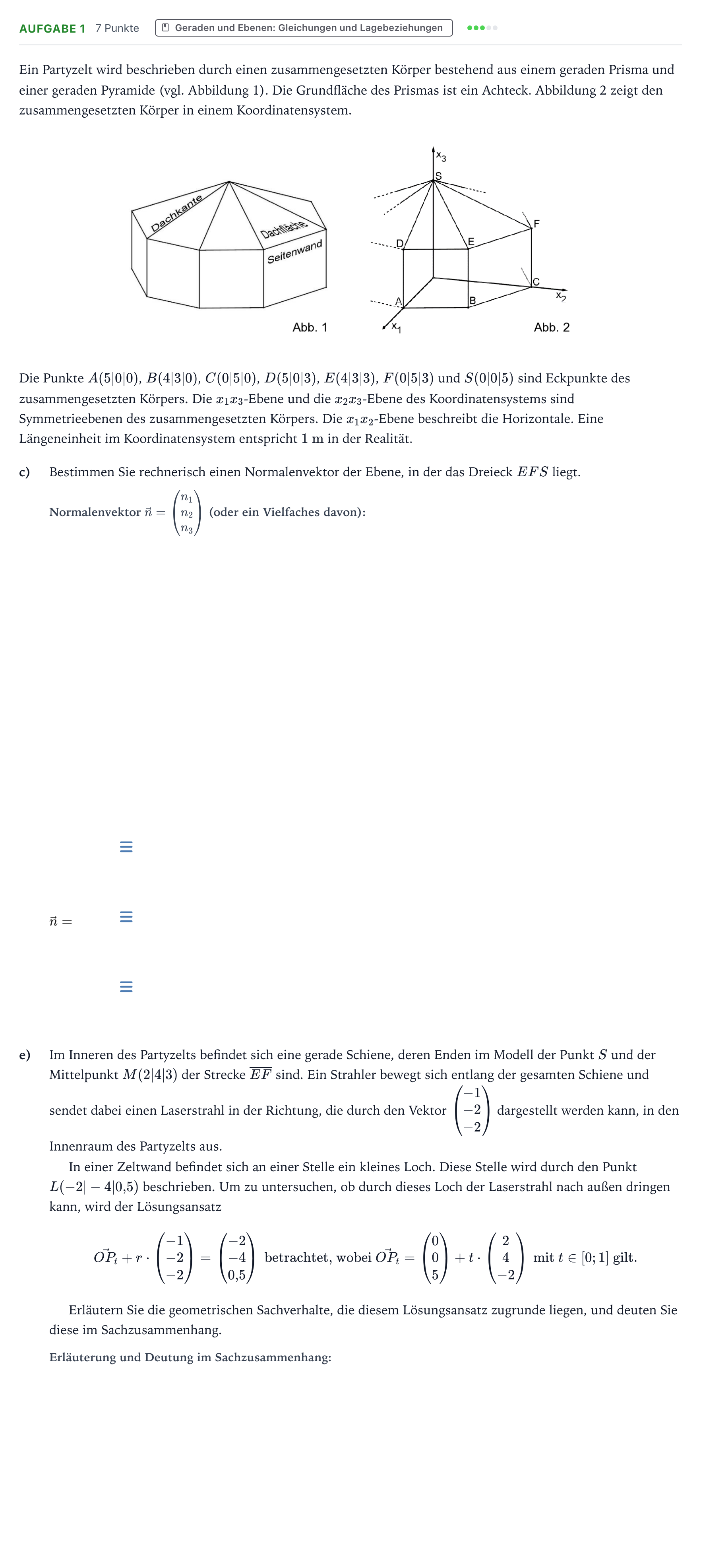

Ein Partyzelt wird beschrieben durch einen zusammengesetzten Körper bestehend aus einem geraden Prisma und einer geraden Pyramide (vgl. Abbildung 1). Die Grundfläche des Prismas ist ein Achteck. Abbildung 2 zeigt den zusammengesetzten Körper in einem Koordinatensystem.

Die Punkte $A(5|0|0)$, $B(4|3|0)$, $C(0|5|0)$, $D(5|0|3)$, $E(4|3|3)$, $F(0|5|3)$ und $S(0|0|5)$ sind Eckpunkte des zusammengesetzten Körpers. Die $x_1x_3$-Ebene und die $x_2x_3$-Ebene des Koordinatensystems sind Symmetrieebenen des zusammengesetzten Körpers. Die $x_1x_2$-Ebene beschreibt die Horizontale. Eine Längeneinheit im Koordinatensystem entspricht $1\text{ m}$ in der Realität.

c)

Bestimmen Sie rechnerisch einen Normalenvektor der Ebene, in der das Dreieck $EFS$ liegt.

$\vec{n} =$

e)

Im Inneren des Partyzelts befindet sich eine gerade Schiene, deren Enden im Modell der Punkt $S$ und der Mittelpunkt $M(2|4|3)$ der Strecke $\overline{EF}$ sind. Ein Strahler bewegt sich entlang der gesamten Schiene und sendet dabei einen Laserstrahl in der Richtung, die durch den Vektor $\begin{pmatrix} -1 \\ -2 \\ -2 \end{pmatrix}$ dargestellt werden kann, in den Innenraum des Partyzelts aus.

In einer Zeltwand befindet sich an einer Stelle ein kleines Loch. Diese Stelle wird durch den Punkt $L(-2|-4|0{,}5)$ beschrieben. Um zu untersuchen, ob durch dieses Loch der Laserstrahl nach außen dringen kann, wird der Lösungsansatz

$$\vec{OP_t} + r \cdot \begin{pmatrix} -1 \\ -2 \\ -2 \end{pmatrix} = \begin{pmatrix} -2 \\ -4 \\ 0{,}5 \end{pmatrix} \text{ betrachtet, wobei } \vec{OP_t} = \begin{pmatrix} 0 \\ 0 \\ 5 \end{pmatrix} + t \cdot \begin{pmatrix} 2 \\ 4 \\ -2 \end{pmatrix} \text{ mit } t \in [0;1] \text{ gilt.}$$

Erläutern Sie die geometrischen Sachverhalte, die diesem Lösungsansatz zugrunde liegen, und deuten Sie diese im Sachzusammenhang.
