Lineare Algebra/Analytische Geometrie

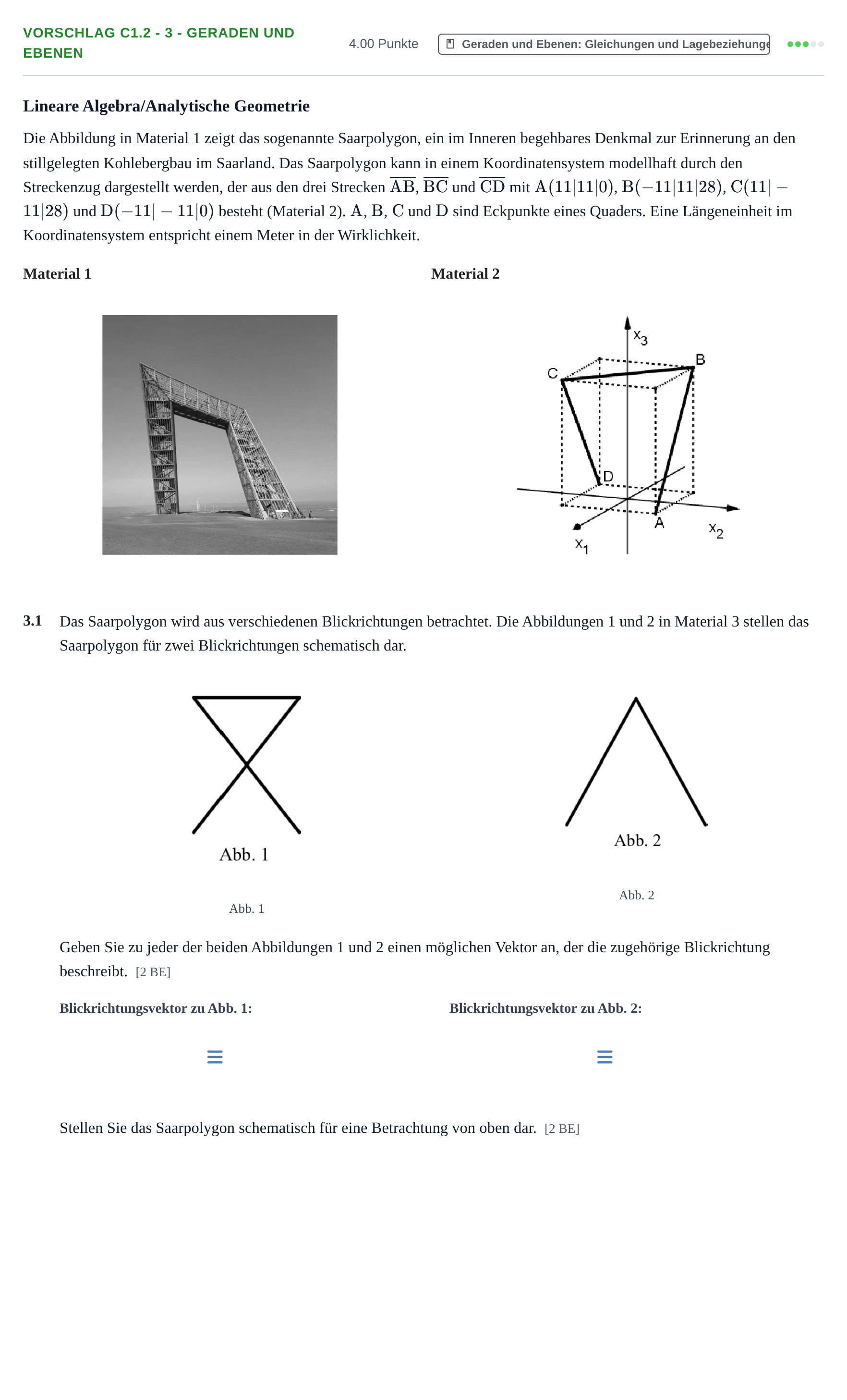

Die Abbildung in Material 1 zeigt das sogenannte Saarpolygon, ein im Inneren begehbares Denkmal zur Erinnerung an den stillgelegten Kohlebergbau im Saarland. Das Saarpolygon kann in einem Koordinatensystem modellhaft durch den Streckenzug dargestellt werden, der aus den drei Strecken $\overline{\text{AB}}$, $\overline{\text{BC}}$ und $\overline{\text{CD}}$ mit $\text{A}(11|11|0)$, $\text{B}(-11|11|28)$, $\text{C}(11|-11|28)$ und $\text{D}(-11|-11|0)$ besteht (Material 2). $\text{A}$, $\text{B}$, $\text{C}$ und $\text{D}$ sind Eckpunkte eines Quaders. Eine Längeneinheit im Koordinatensystem entspricht einem Meter in der Wirklichkeit.

Material 1

Material 2

3.1

Das Saarpolygon wird aus verschiedenen Blickrichtungen betrachtet. Die Abbildungen 1 und 2 in Material 3 stellen das Saarpolygon für zwei Blickrichtungen schematisch dar.

Abb. 1

Abb. 2

Geben Sie zu jeder der beiden Abbildungen 1 und 2 einen möglichen Vektor an, der die zugehörige Blickrichtung beschreibt. [2 BE]

Stellen Sie das Saarpolygon schematisch für eine Betrachtung von oben dar. [2 BE]
