Pregunta 1 - Apartado B · Dibujo técnico II PAU Valencia Ordinaria 2025

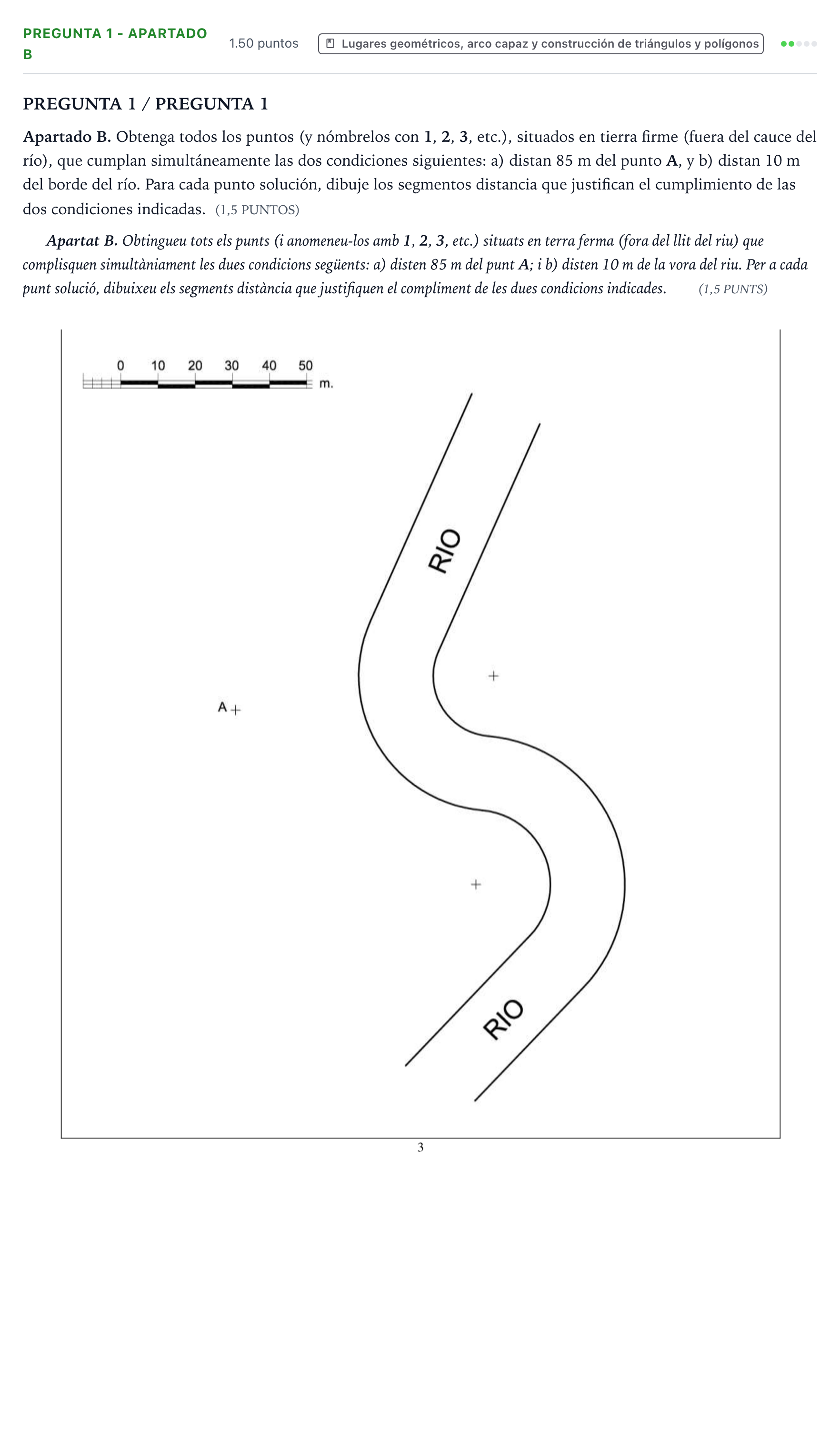

Apartado B. Obtenga todos los puntos (y nómbrelos con 1, 2, 3, etc.), situados en tierra firme (fuera del cauce del río), que cumplan simultáneamente las dos condiciones siguientes: a) distan 85 m del punto A, y b) distan 10 m del borde del río. Para cada punto solución, dibuje los segmentos distancia que justifican el cumplimiento de las dos condiciones indicadas.

Solución: Determinación de los puntos 1, 2, 3 y 4 mediante la intersección de: 1. La circunferencia de centro A y radio correspondiente a 85 m según la escala gráfica. 2. Las líneas paralelas y curvas equidistantes trazadas a 10 m hacia el exterior de ambas orillas o bordes del río (en tierra firme). Para cada uno de los cuatro puntos solución obtenidos se trazan los segmentos distancia: el radio desde A hasta cada punto (85 m) y el segmento perpendicular o normal a la orilla del río (10 m).
