Problema 1 · Dibujo técnico II PAU Valencia Extraordinaria 2024

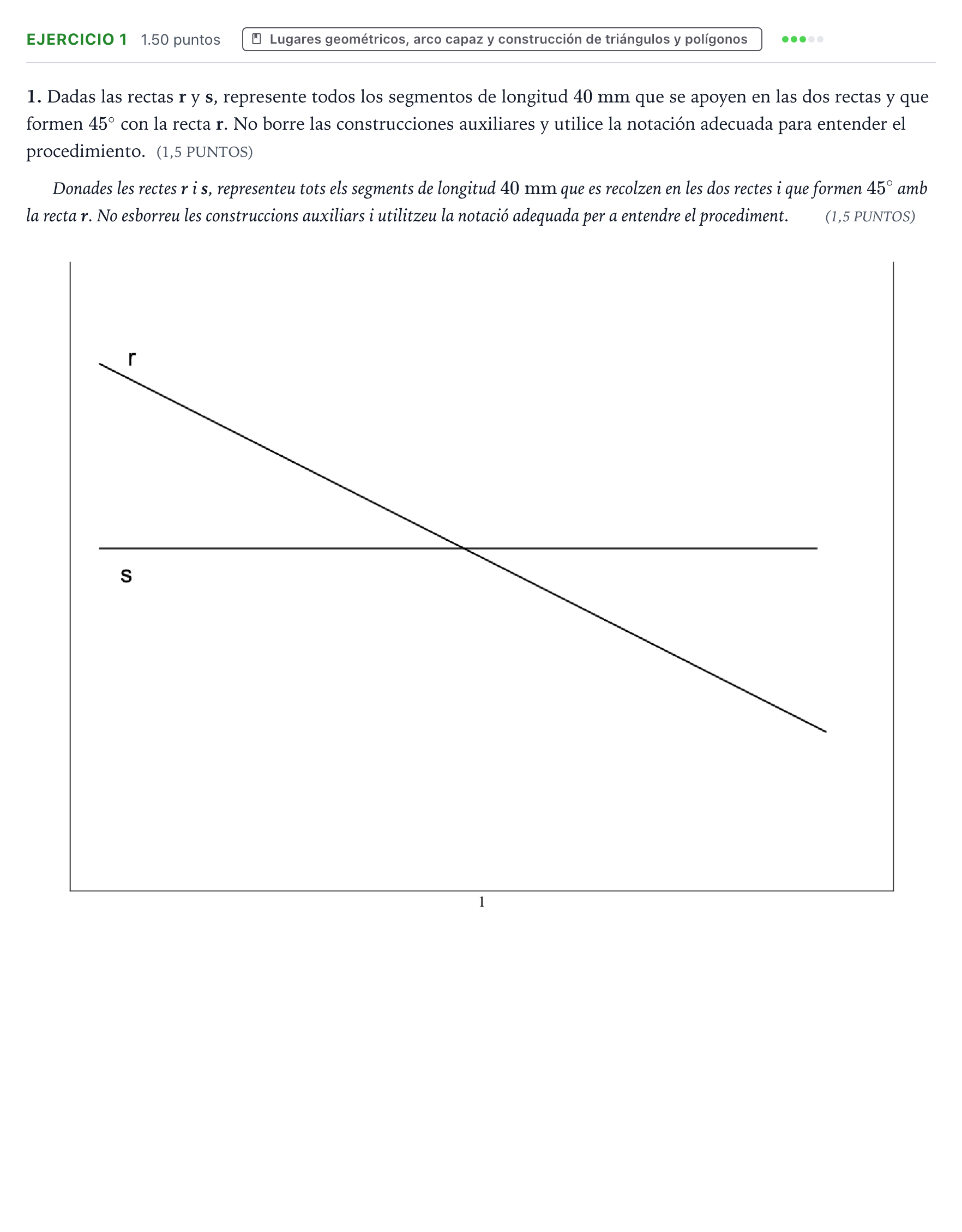

1. Dadas las rectas r y s, represente todos los segmentos de longitud $40\text{ mm}$ que se apoyen en las dos rectas y que formen $45^\circ$ con la recta r. No borre las construcciones auxiliares y utilice la notación adecuada para entender el procedimiento. (1,5 PUNTOS)

Donades les rectes r i s, representeu tots els segments de longitud $40\text{ mm}$ que es recolzen en les dos rectes i que formen $45^\circ$ amb la recta r. No esborreu les construccions auxiliars i utilitzeu la notació adequada per a entendre el procediment. (1,5 PUNTOS)

Compara tu lámina y tus construcciones auxiliares con la solución oficial y los criterios de corrección.
