Ejercicio 1-A · Dibujo técnico II PAU País Vasco Extraordinaria 2025
Tema: Tangencias y enlaces: contornos de piezas a escala · Del examen Extraordinaria (2025)

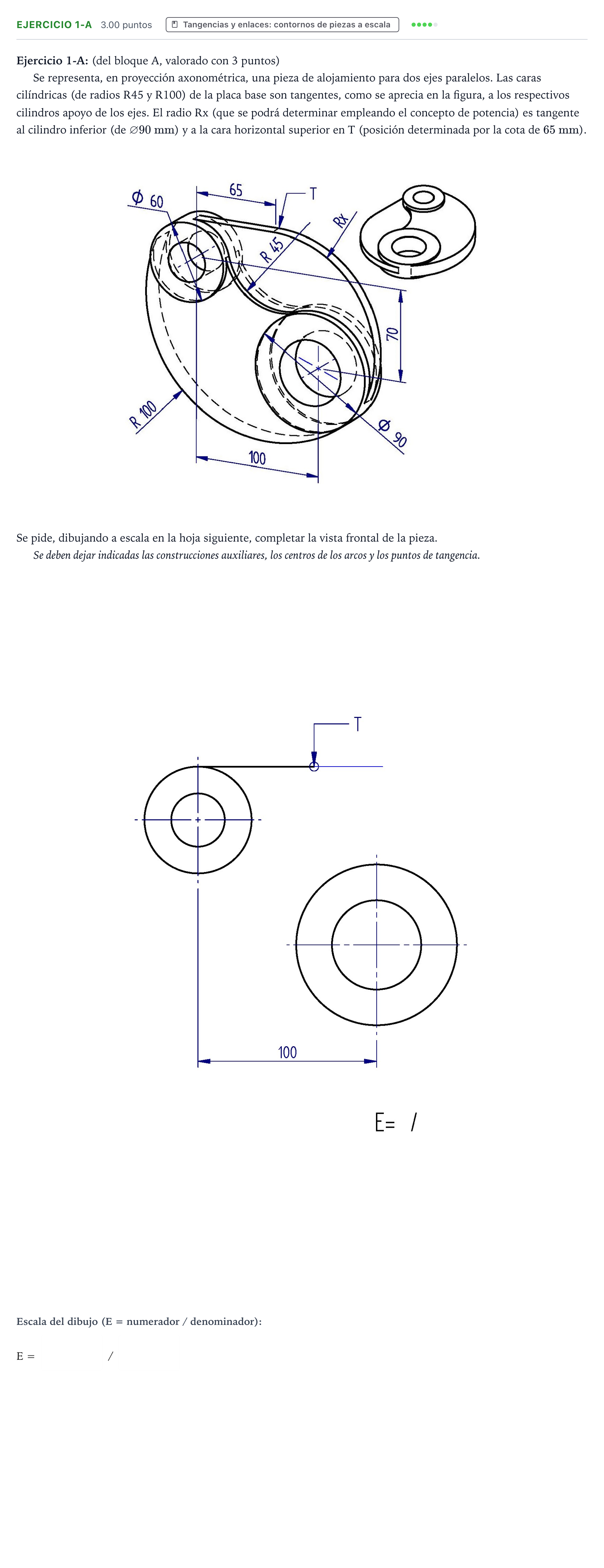

Enunciado
Ejercicio 1-A: (del bloque A, valorado con 3 puntos)
Se representa, en proyección axonométrica, una pieza de alojamiento para dos ejes paralelos. Las caras cilíndricas (de radios R45 y R100) de la placa base son tangentes, como se aprecia en la figura, a los respectivos cilindros apoyo de los ejes. El radio Rx (que se podrá determinar empleando el concepto de potencia) es tangente al cilindro inferior (de ) y a la cara horizontal superior en T (posición determinada por la cota de ).
Se pide, dibujando a escala en la hoja siguiente, completar la vista frontal de la pieza.
Se deben dejar indicadas las construcciones auxiliares, los centros de los arcos y los puntos de tangencia.
E =
/
Solución
Según los criterios oficiales de corrección
Escala del dibujo: numerador
Solución: 2
Escala del dibujo: denominador
Solución: 3
Completar a escala la vista frontal de la pieza indicando construcciones auxiliares, centros y puntos de tangencia
Solución: - Escala: . - Arcos tangentes de radios conocidos: * Arco de (a escala ): centro obtenido sumando/restando radios a los cilindros dados y determinando los puntos de tangencia en las líneas que unen los centros. * Arco de (a escala ): centro determinado por distancias a los centros de los apoyos, con sus correspondientes puntos de tangencia. - Arco de radio : determinado mediante potencia (circunferencia que pasa por y es tangente al cilindro inferior), obteniéndose un radio real de ( a escala) y su correspondiente centro y puntos de tangencia.
