Ejercicio 1-A · Dibujo técnico II PAU País Vasco Ordinaria 2022
Tema: Tangencias y enlaces: contornos de piezas a escala · Del examen Ordinaria (2022)
Enunciado

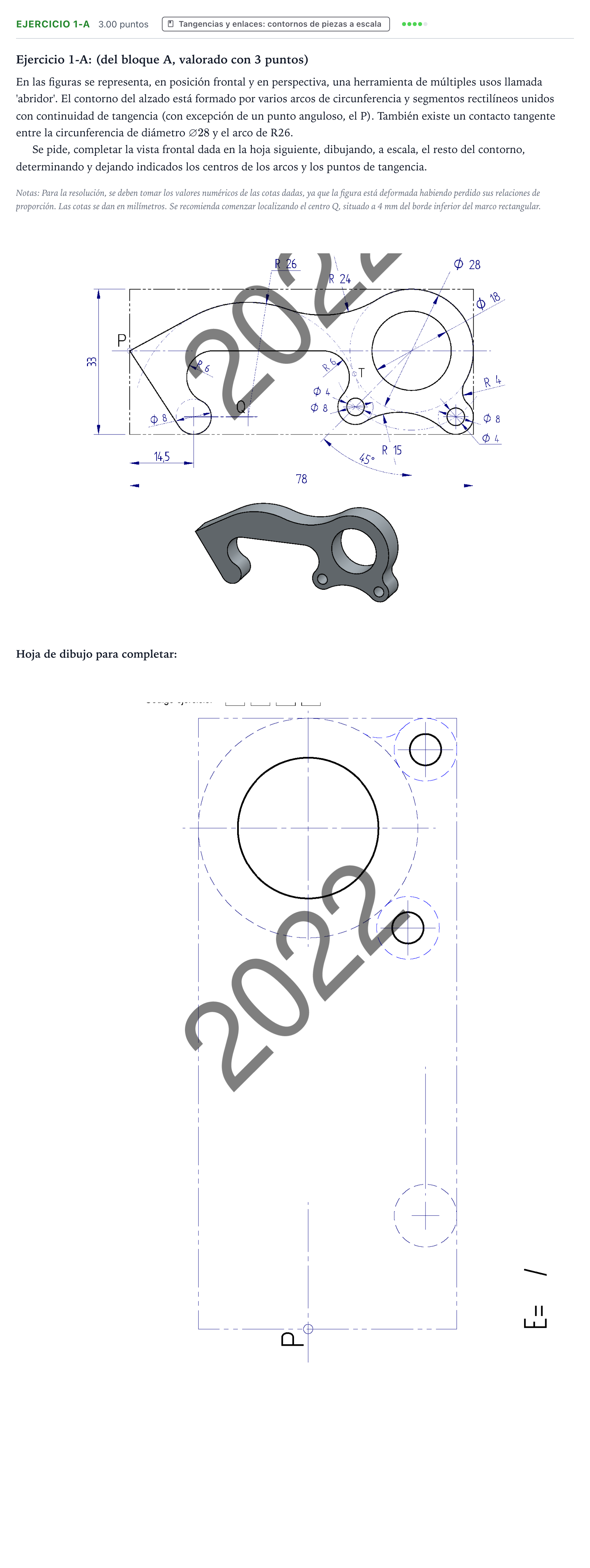

Ejercicio 1-A: (del bloque A, valorado con 3 puntos)
En las figuras se representa, en posición frontal y en perspectiva, una herramienta de múltiples usos llamada 'abridor'. El contorno del alzado está formado por varios arcos de circunferencia y segmentos rectilíneos unidos con continuidad de tangencia (con excepción de un punto anguloso, el P). También existe un contacto tangente entre la circunferencia de diámetro y el arco de R26.
Se pide, completar la vista frontal dada en la hoja siguiente, dibujando, a escala, el resto del contorno, determinando y dejando indicados los centros de los arcos y los puntos de tangencia.
Notas: Para la resolución, se deben tomar los valores numéricos de las cotas dadas, ya que la figura está deformada habiendo perdido sus relaciones de proporción. Las cotas se dan en milímetros. Se recomienda comenzar localizando el centro Q, situado a 4 mm del borde inferior del marco rectangular.
Hoja de dibujo para completar:
Solución
Según los criterios oficiales de corrección
Completar la vista frontal dada en la hoja siguiente, dibujando, a escala, el resto del contorno, determinando y dejando indicados los centros de los arcos y los puntos de tangencia.
Solución: Construcción gráfica resuelta (Escala 3:1): - Determinación del centro del arco de R26 tangente a la circunferencia . - Trazado de las rectas tangentes desde el punto anguloso P al arco de R26 y al arco de . - Construcción de los enlaces de radio R24 y R15 tangentes a las circunferencias dadas. - Construcción de los arcos de enlace de R6.
