Ejercicio C1 · Dibujo técnico II PAU País Vasco Extraordinaria 2026
Tema: Perspectiva isométrica y caballera a partir de vistas diédricas · Del examen Extraordinaria (2026)

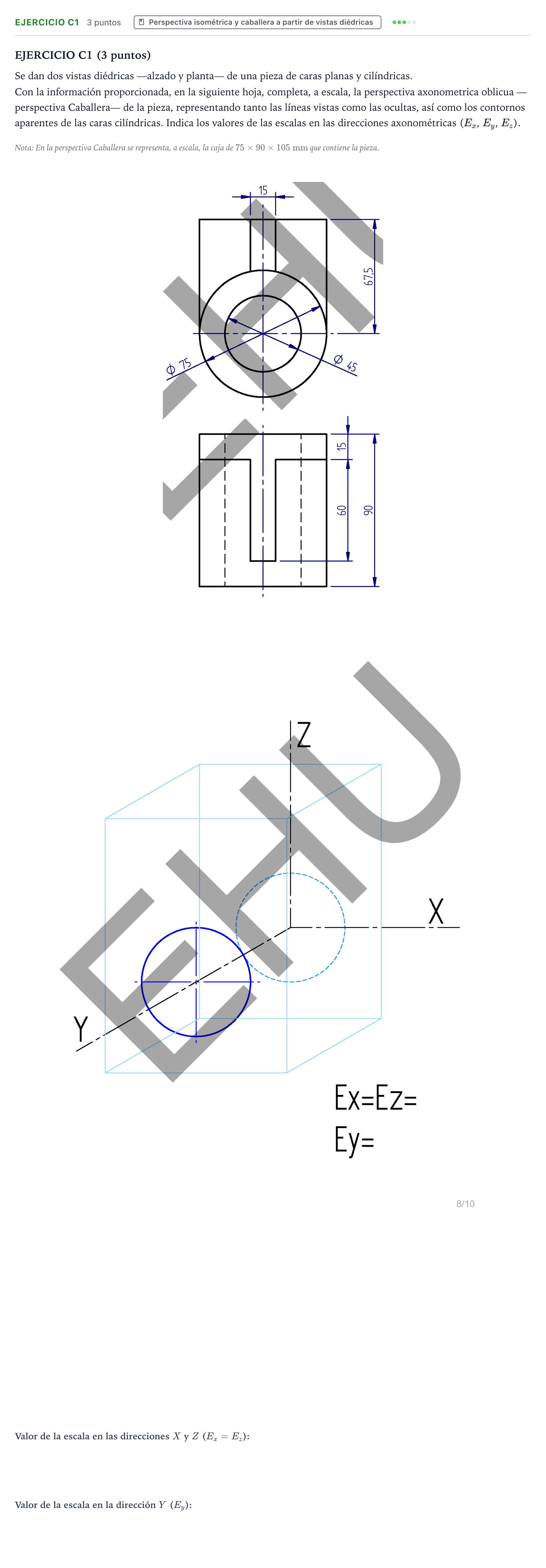

Enunciado
EJERCICIO C1 (3 puntos)
Se dan dos vistas diédricas —alzado y planta— de una pieza de caras planas y cilíndricas.
Con la información proporcionada, en la siguiente hoja, completa, a escala, la perspectiva
axonometrica oblicua —perspectiva Caballera— de la pieza, representando tanto las líneas
vistas como las ocultas, así como los contornos aparentes de las caras cilíndricas. Indica
los valores de las escalas en las direcciones axonométricas (, , ).
Nota: En la perspectiva Caballera se representa, a escala, la caja de que contiene la pieza.
seek
Solución
Según los criterios oficiales de corrección
Indica los valores de las escalas en las direcciones axonométricas: Ex=Ez=
Solución: 1
Indica el valor de la escala en la dirección axonométrica: Ey=
Solución: 1/2
Completa, a escala, la perspectiva axonometrica oblicua —perspectiva Caballera— de la pieza, representando tanto las líneas vistas como las ocultas, así como los contornos aparentes de las caras cilíndricas.
Solución: Construcción de la perspectiva Caballera: - Cilindro exterior () y hueco pasante interior () en verdadera magnitud en el plano frontal y trasladados a lo largo del eje con reducción . - Trazado de las generatrices de contorno aparente tangentes a las bases anterior y posterior cilíndricas. - Ranura y nervio superior prismático de espesor 15 mm y alturas 15 y 60 mm. - Representación diferenciada de líneas vistas (trazo continuo grueso) y líneas ocultas (trazo discontinuo).
