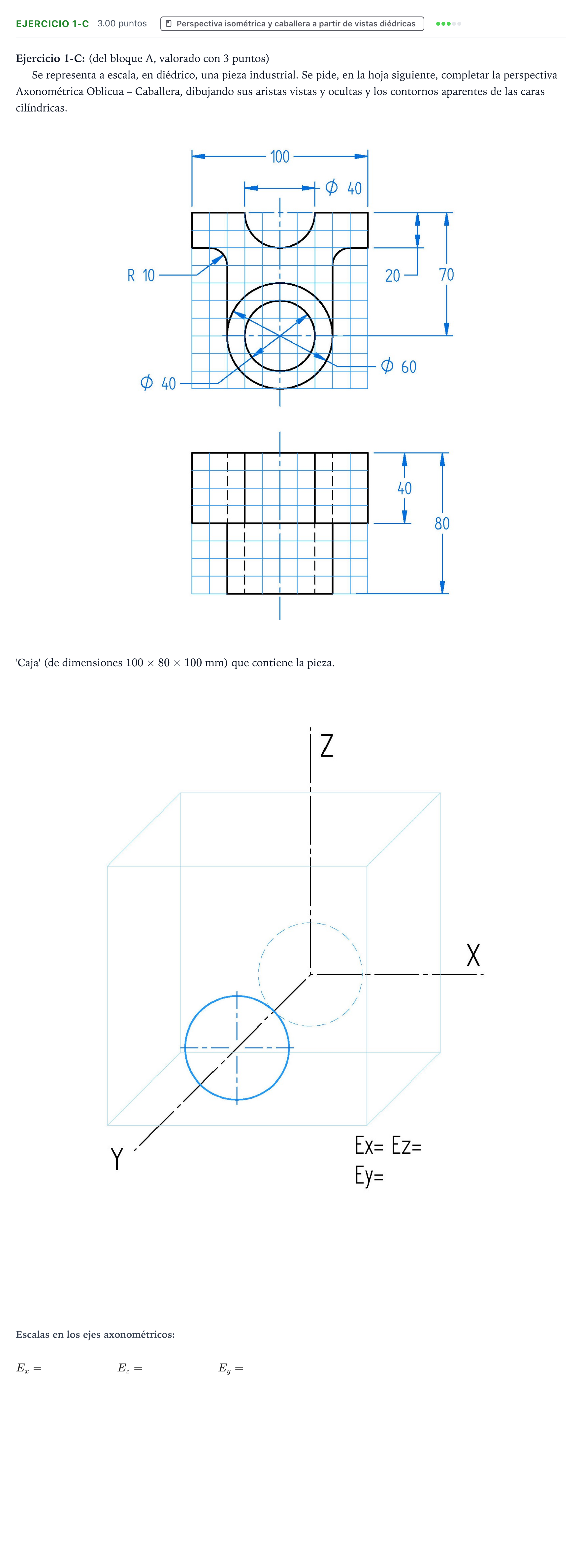

Ejercicio 1-C · Dibujo técnico II PAU País Vasco Extraordinaria 2025

Escala en el eje X ($E_x$)

Solución: $1$

Escala en el eje Z ($E_z$)

Solución: $1$

Escala en el eje Y ($E_y$)

Solución: $1/2$

Completar la perspectiva Axonométrica Oblicua – Caballera, dibujando sus aristas vistas y ocultas y los contornos aparentes de las caras cilíndricas.

Solución: - Aristas y contornos aparentes vistos (2 p.): Trazado de las caras cilíndricas exteriores e interiores, empalmes y aristas prismáticas visibles de la pieza. - Aristas y contornos aparentes ocultos (0,5 p.): Trazado en línea discontinua de las generatrices y aristas posteriores de la pieza.
