Ejercicio 1-C · Dibujo técnico II PAU País Vasco Extraordinaria 2021
Tema: Perspectiva isométrica y caballera a partir de vistas diédricas · Del examen Extraordinaria (2021)

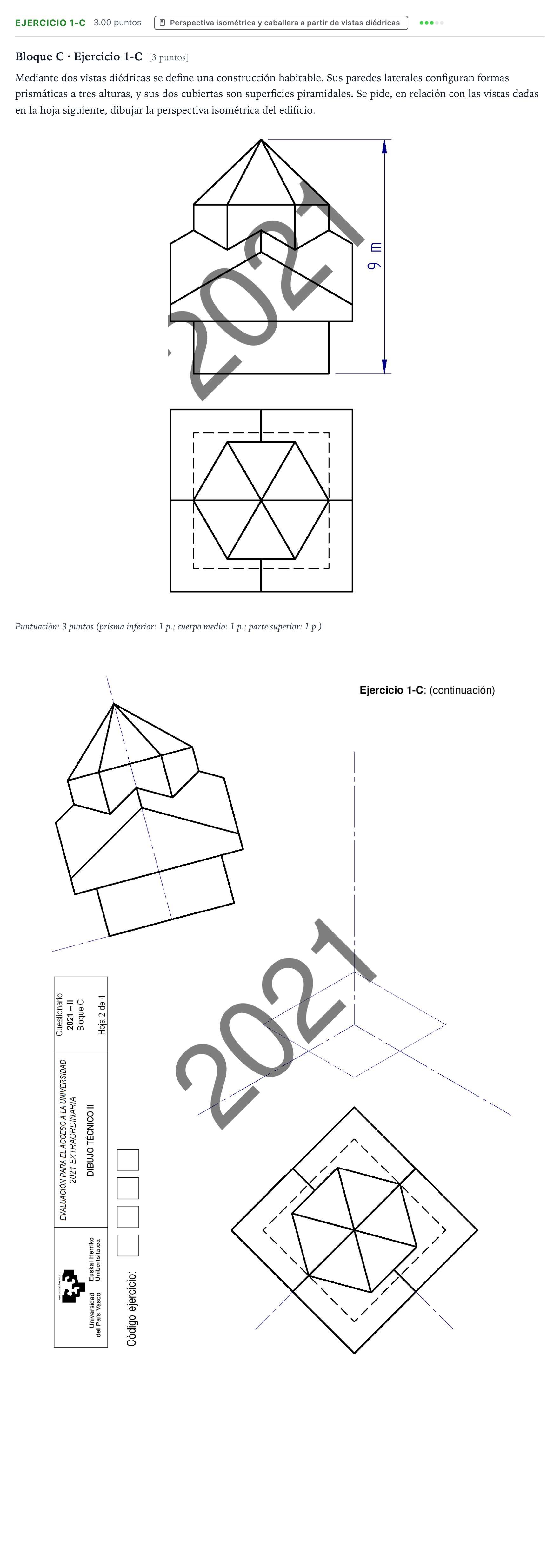

Enunciado
Bloque C · Ejercicio 1-C [3 puntos]
Mediante dos vistas diédricas se define una construcción habitable. Sus paredes laterales configuran formas prismáticas a tres alturas, y sus dos cubiertas son superficies piramidales. Se pide, en relación con las vistas dadas en la hoja siguiente, dibujar la perspectiva isométrica del edificio.
Puntuación: 3 puntos (prisma inferior: 1 p.; cuerpo medio: 1 p.; parte superior: 1 p.)
Solución
Según los criterios oficiales de corrección
Se pide, en relación con las vistas dadas en la hoja siguiente, dibujar la perspectiva isométrica del edificio.
Solución: Perspectiva isométrica completa del edificio: - Prisma inferior de base cuadrada. - Cuerpo medio prismático de base cuadrada mayor con cubierta a cuatro aguas remetida en la zona central. - Parte superior compuesta por prisma hexagonal y rematada en cubierta piramidal hexagonal.
