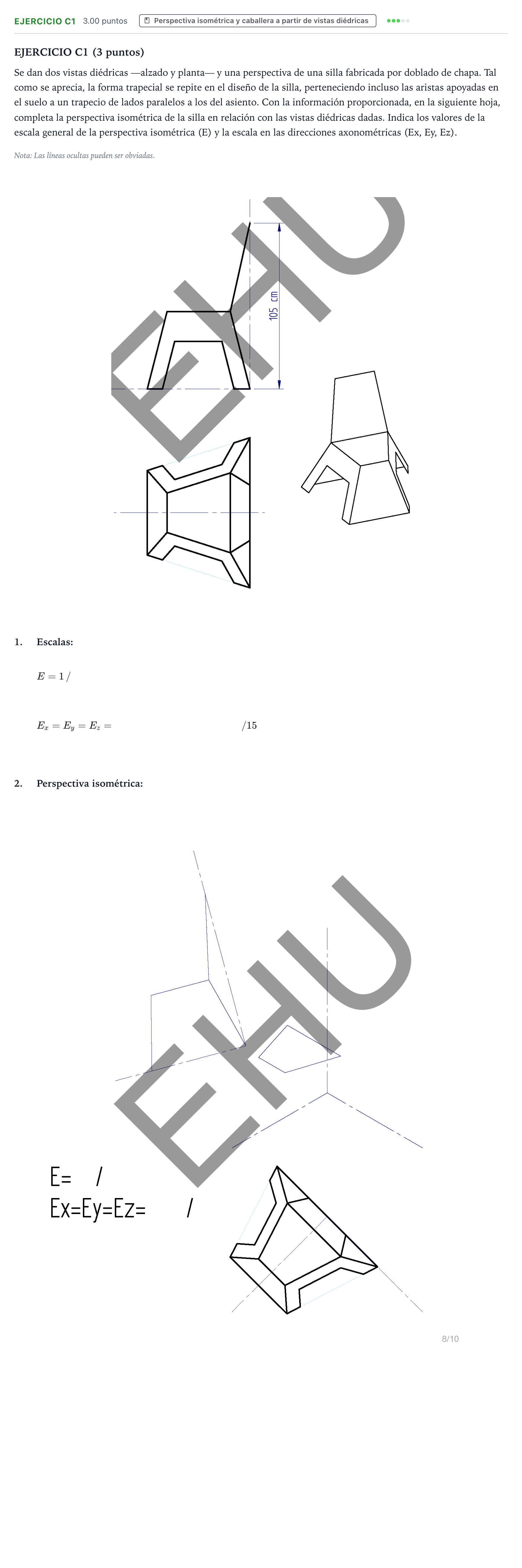

Ejercicio C1 · Dibujo técnico II PAU País Vasco Ordinaria 2026

EJERCICIO C1 (3 puntos)

Se dan dos vistas diédricas —alzado y planta— y una perspectiva de una silla fabricada por doblado de chapa. Tal como se aprecia, la forma trapecial se repite en el diseño de la silla, perteneciendo incluso las aristas apoyadas en el suelo a un trapecio de lados paralelos a los del asiento. Con la información proporcionada, en la siguiente hoja, completa la perspectiva isométrica de la silla en relación con las vistas diédricas dadas. Indica los valores de la escala general de la perspectiva isométrica (E) y la escala en las direcciones axonométricas (Ex, Ey, Ez).

Nota: Las líneas ocultas pueden ser obviadas.

1.

Escalas:

$E = 1\, /\,$

$E_x = E_y = E_z = \,$ $/ 15$

2.

Perspectiva isométrica:
