Ejercicio 1-C · Dibujo técnico II PAU País Vasco Ordinaria 2024
Tema: Perspectiva isométrica y caballera a partir de vistas diédricas · Del examen Ordinaria (2024)

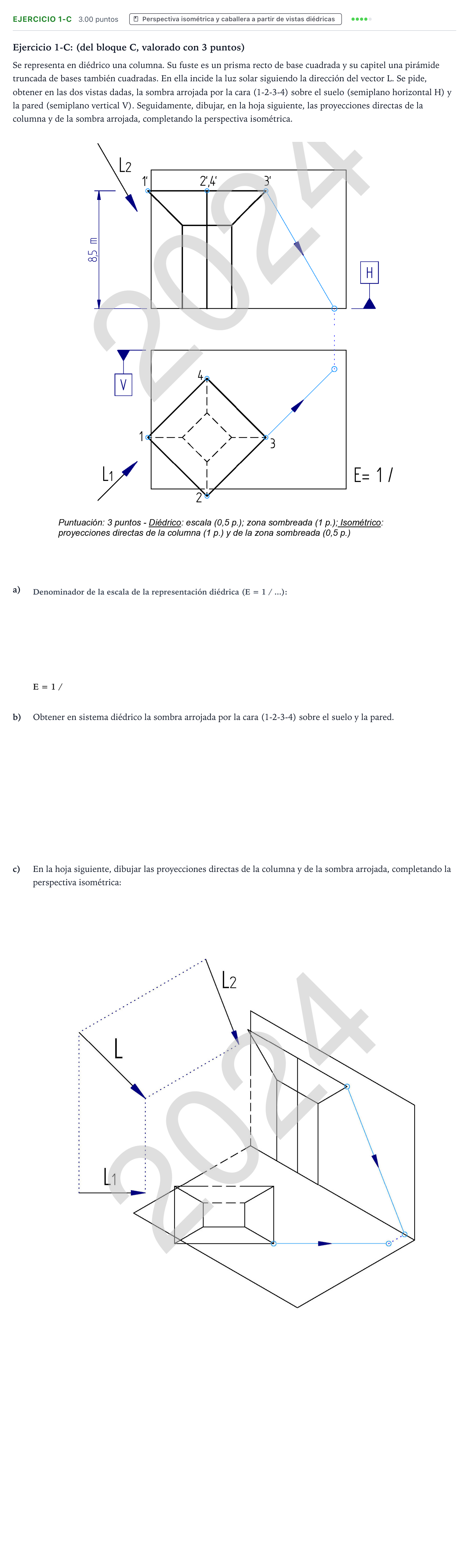

Enunciado
Ejercicio 1-C: (del bloque C, valorado con 3 puntos)
Se representa en diédrico una columna. Su fuste es un prisma recto de base cuadrada y su capitel una pirámide truncada de bases también cuadradas. En ella incide la luz solar siguiendo la dirección del vector L. Se pide, obtener en las dos vistas dadas, la sombra arrojada por la cara (1-2-3-4) sobre el suelo (semiplano horizontal H) y la pared (semiplano vertical V). Seguidamente, dibujar, en la hoja siguiente, las proyecciones directas de la columna y de la sombra arrojada, completando la perspectiva isométrica.
a)
E = 1 /
b)
Obtener en sistema diédrico la sombra arrojada por la cara (1-2-3-4) sobre el suelo y la pared.
c)
En la hoja siguiente, dibujar las proyecciones directas de la columna y de la sombra arrojada, completando la perspectiva isométrica:
Solución
Según los criterios oficiales de corrección
Escala de la representación diédrica (E = 1 / ...):
Solución: 150
Sombra arrojada en sistema diédrico y perspectiva isométrica completada:
Solución: Diédrico: Isométrico:
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
