Ejercicio 1-C · Dibujo técnico II PAU País Vasco Ordinaria 2025
Tema: Perspectiva isométrica y caballera a partir de vistas diédricas · Del examen Ordinaria (2025)
Enunciado
Bloque C · Ejercicio 1-C
Ejercicio 1-C: (del bloque C, valorado con 3 puntos)

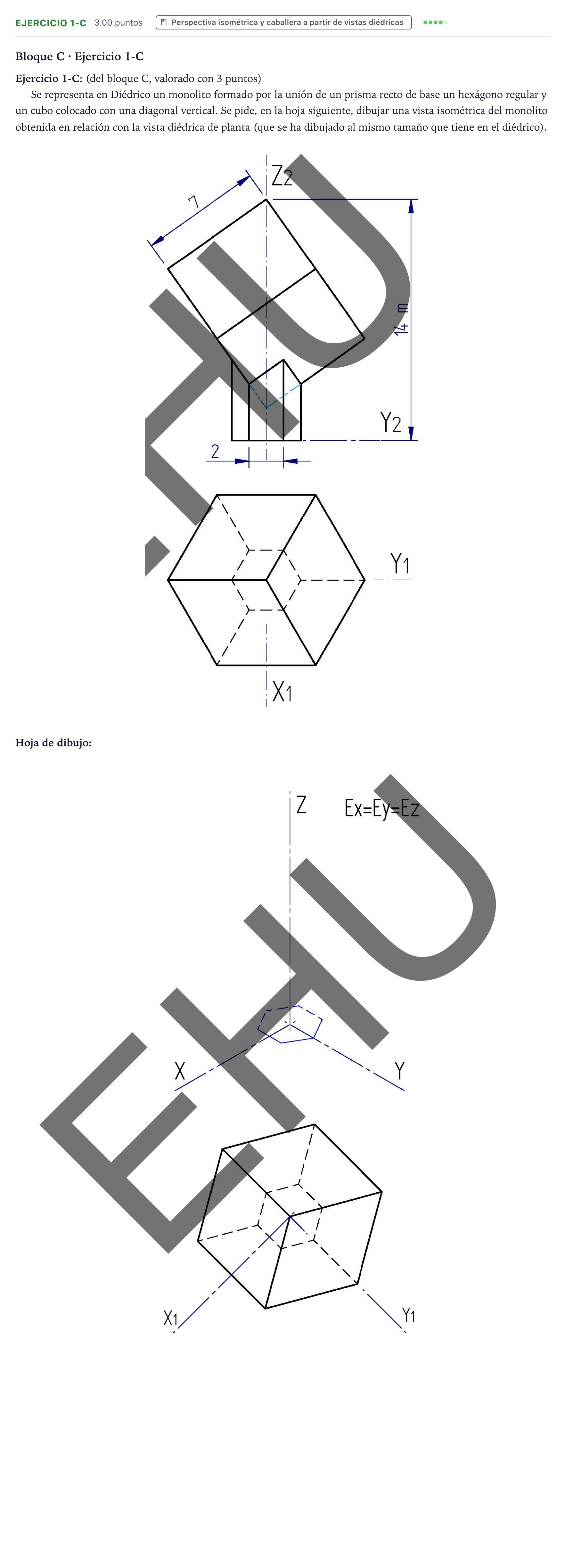

Se representa en Diédrico un monolito formado por la unión de un prisma recto de base un hexágono regular y un cubo colocado con una diagonal vertical. Se pide, en la hoja siguiente, dibujar una vista isométrica del monolito obtenida en relación con la vista diédrica de planta (que se ha dibujado al mismo tamaño que tiene en el diédrico).
Hoja de dibujo:
Solución
Según los criterios oficiales de corrección
Se pide, en la hoja siguiente, dibujar una vista isométrica del monolito obtenida en relación con la vista diédrica de planta.
Solución: Construcción en perspectiva isométrica del monolito: - Cubo con diagonal vertical: Representación de sus 8 vértices y aristas visibles y ocultas referenciadas sobre el eje vertical . - Prisma hexagonal e intersección: Elevación de las aristas del prisma recto desde su base hexagonal y trazado de las líneas de intersección sobre las caras inferiores del cubo.
