Ejercicio 1-C · Dibujo técnico II PAU País Vasco Ordinaria 2021

Ejercicio 1-C: (del bloque C, valorado con 3 puntos)

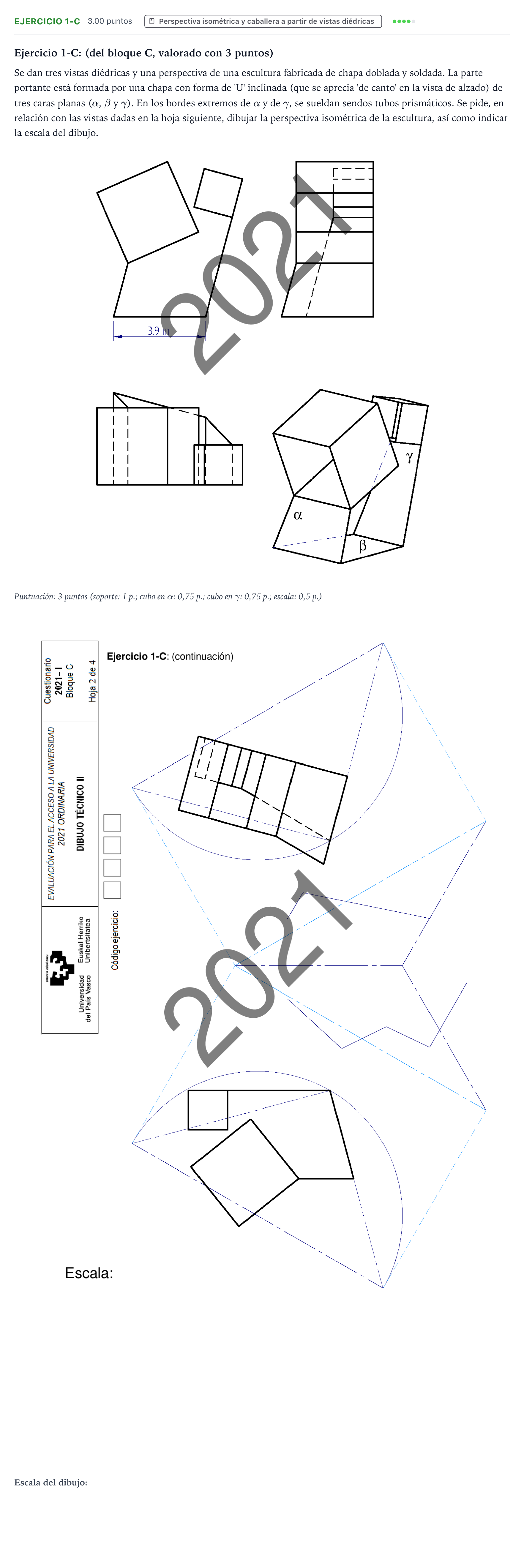

Se dan tres vistas diédricas y una perspectiva de una escultura fabricada de chapa doblada y soldada. La parte portante está formada por una chapa con forma de 'U' inclinada (que se aprecia 'de canto' en la vista de alzado) de tres caras planas ($\alpha$, $\beta$ y $\gamma$). En los bordes extremos de $\alpha$ y de $\gamma$, se sueldan sendos tubos prismáticos. Se pide, en relación con las vistas dadas en la hoja siguiente, dibujar la perspectiva isométrica de la escultura, así como indicar la escala del dibujo.

Puntuación: 3 puntos (soporte: 1 p.; cubo en $\alpha$: 0,75 p.; cubo en $\gamma$: 0,75 p.; escala: 0,5 p.)
