Ejercicio 1-C · Dibujo técnico II PAU País Vasco Extraordinaria 2024
Tema: Perspectiva isométrica y caballera a partir de vistas diédricas · Del examen Extraordinaria (2024)
Enunciado
Ejercicio 1-C

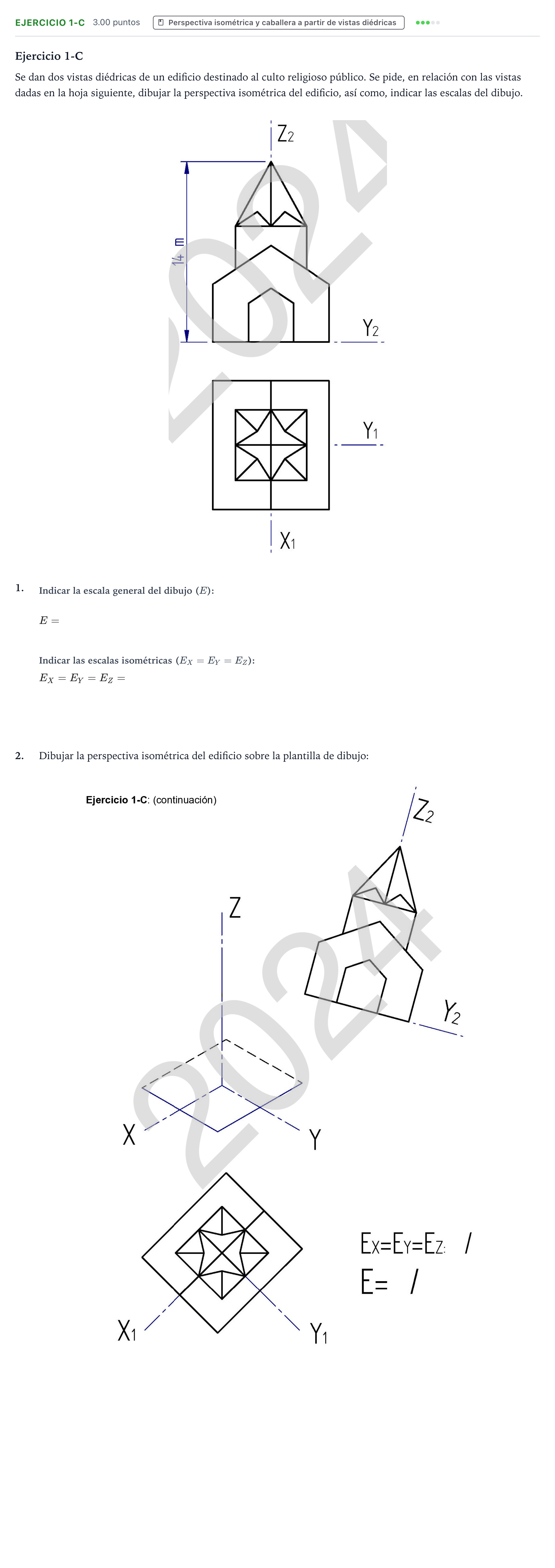

Se dan dos vistas diédricas de un edificio destinado al culto religioso público. Se pide, en relación con las vistas dadas en la hoja siguiente, dibujar la perspectiva isométrica del edificio, así como, indicar las escalas del dibujo.
1.
2.
Dibujar la perspectiva isométrica del edificio sobre la plantilla de dibujo:
Solución
Según los criterios oficiales de corrección
Indicar la escala general del dibujo (E):
Solución: 1/200 / 1:200
Indicar las escalas isométricas (Ex = Ey = Ez):
Solución: 1/200 x 0,816 / 1/245
Dibujar la perspectiva isométrica del edificio:
Solución: Perspectiva isométrica del edificio religioso dibujada a partir de las direcciones de los ejes y vistas dadas en la hoja de examen, trazando las aristas visibles del cuerpo de la nave, torre y remate piramidal con las correspondientes reducciones.
