Ejercicio Segundo Bloque - 1 · Dibujo técnico II PAU Navarra Ordinaria 2021
Tema: Sistema diédrico: figuras planas, trazas y verdadera magnitud · Del examen Ordinaria (2021)

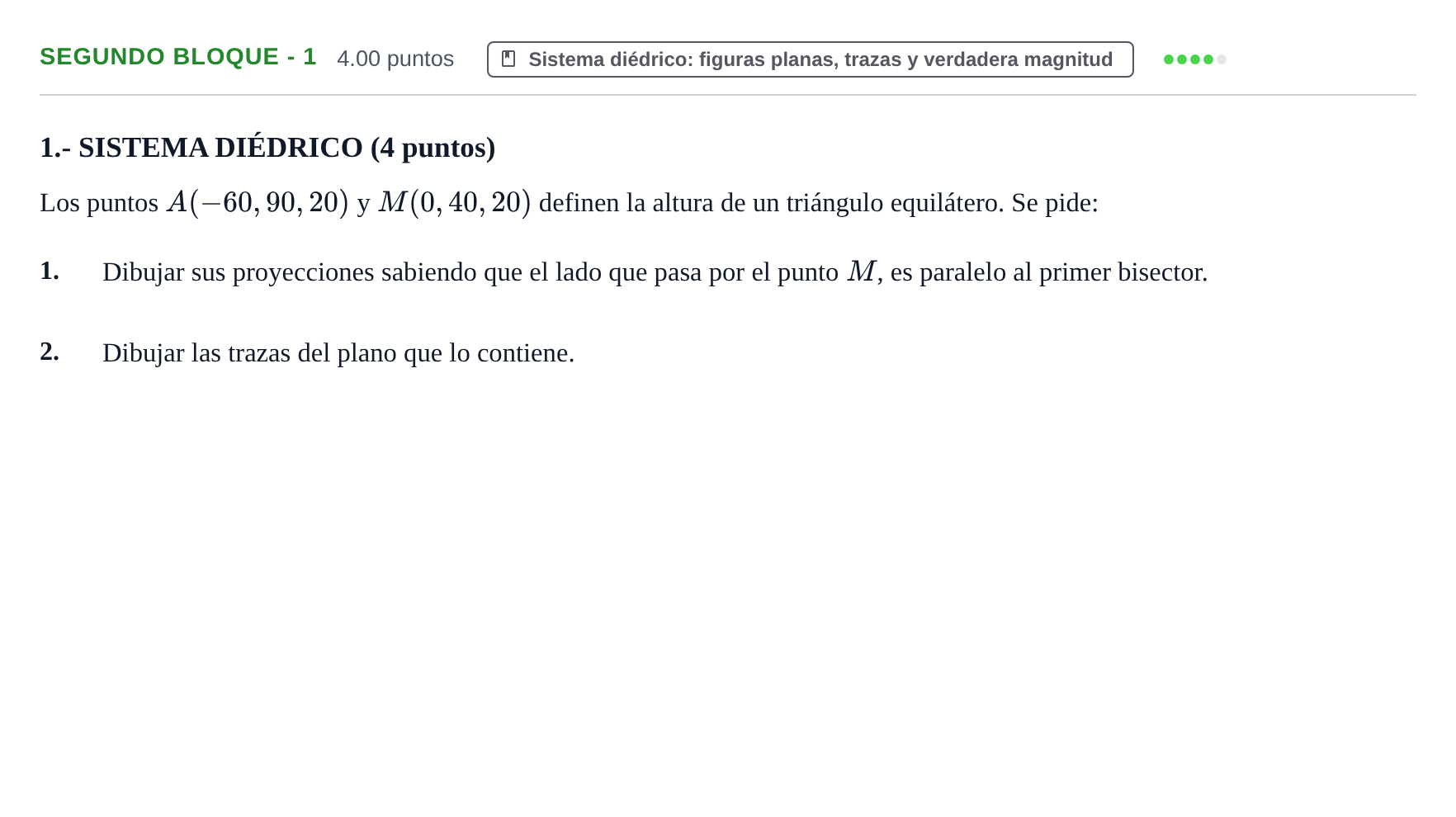

Enunciado
1.- SISTEMA DIÉDRICO (4 puntos)
Los puntos y definen la altura de un triángulo equilátero. Se pide:
1.
Dibujar sus proyecciones sabiendo que el lado que pasa por el punto , es paralelo al primer bisector.
2.
Dibujar las trazas del plano que lo contiene.
Solución
Solución de AprenAI (no es la oficial)
1- Dibujar las proyecciones del triángulo equilátero sabiendo que el lado que pasa por M es paralelo al primer bisector. 2- Dibujar las trazas del plano que lo contiene.
Solución: Proyecciones diédricas del triángulo equilátero y trazas y del plano que lo contiene.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
