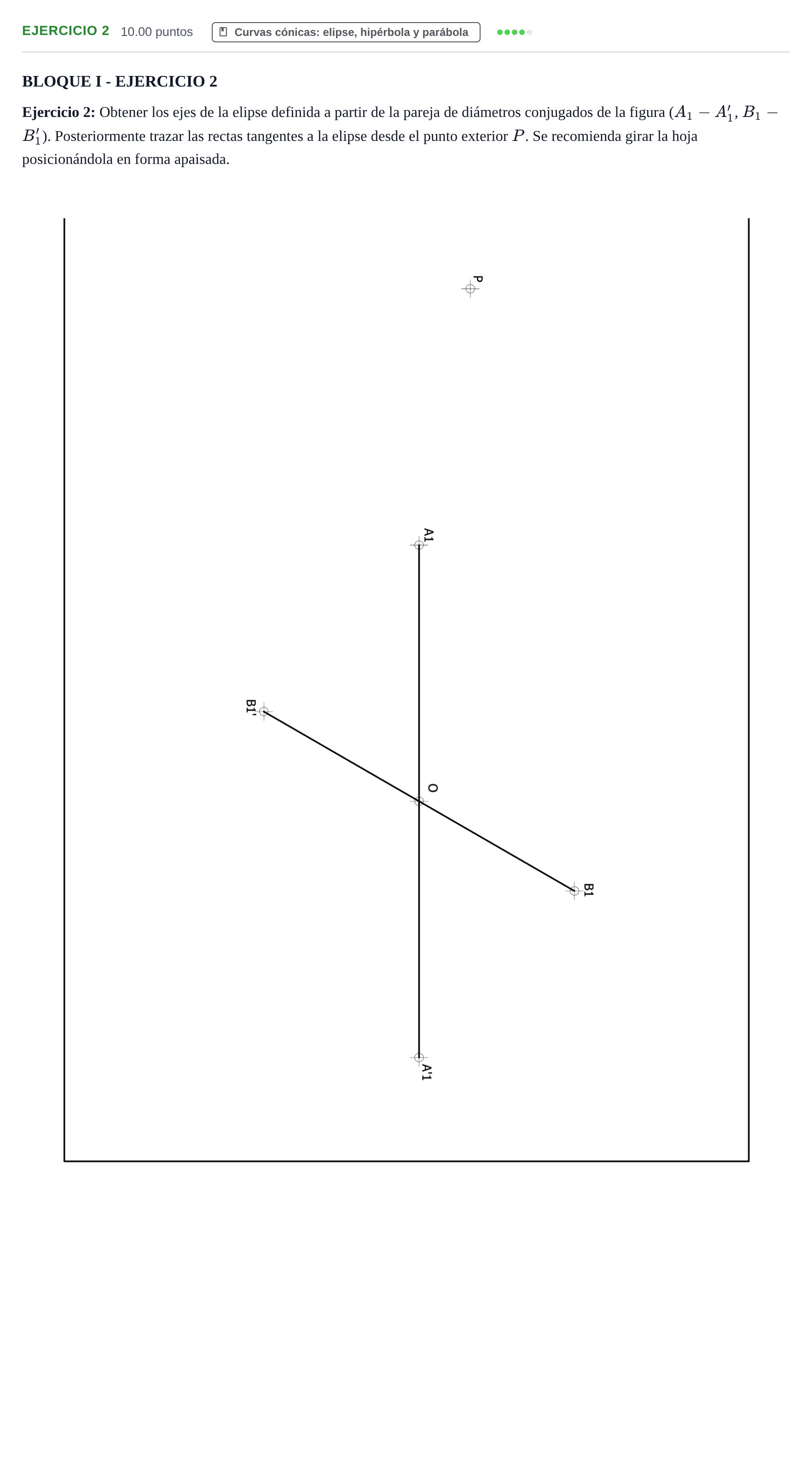

Ejercicio 2 · Dibujo técnico II PAU Murcia Ordinaria 2026

Obtener los ejes de la elipse definida a partir de la pareja de diámetros conjugados de la figura (A1-A'1, B1-B'1). Posteriormente trazar las rectas tangentes a la elipse desde el punto exterior P.

Solución: Construcción geométrica completa: 1. Obtención de los ejes principales ($A-A'$, $B-B'$): Construcción por el método de Rytz a partir de los diámetros conjugados perpendiculares o método homólogo, determinando las direcciones y longitudes de los ejes mayor y menor de la elipse. 2. Trazado de las rectas tangentes ($t_1, t_2$) desde $P$: Trazado de las tangentes mediante circunferencia principal o circunferencia focal, localizando con precisión los puntos de tangencia ($T_1, T_2$).
