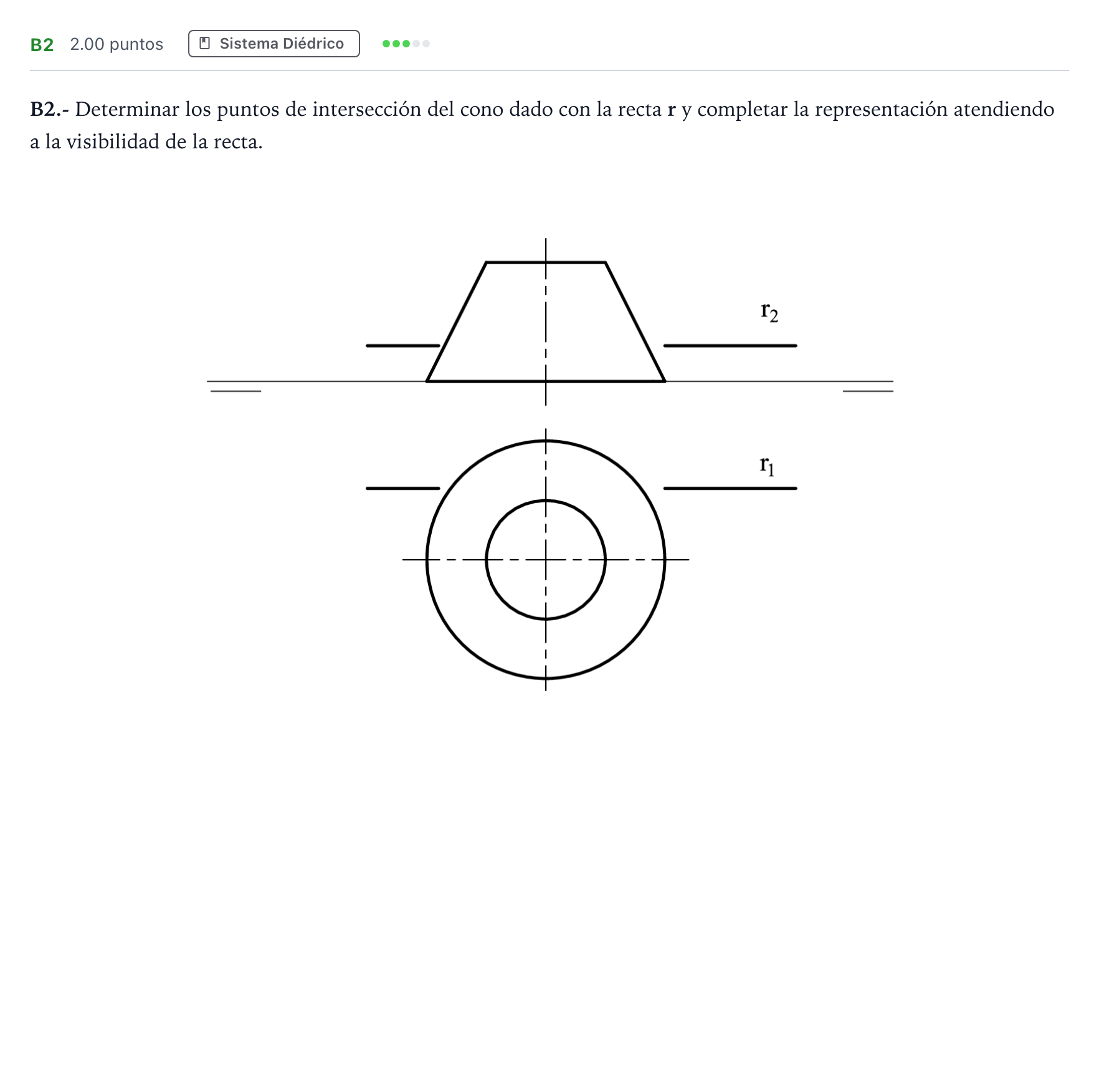

Ejercicio B2 · Dibujo técnico II PAU Madrid Ordinaria 2021

Determinar los puntos de intersección del cono dado con la recta r y completar la representación atendiendo a la visibilidad de la recta.

Solución: Puntos de intersección A ($A_1, A_2$) y B ($B_1, B_2$) determinados mediante un plano horizontal auxiliar que contiene a r. El segmento interior AB es oculto en ambas proyecciones, y la visibilidad de la recta exterior se representa en trazo continuo.
