Ejercicio B2 · Dibujo técnico II PAU Madrid Modelo 2021

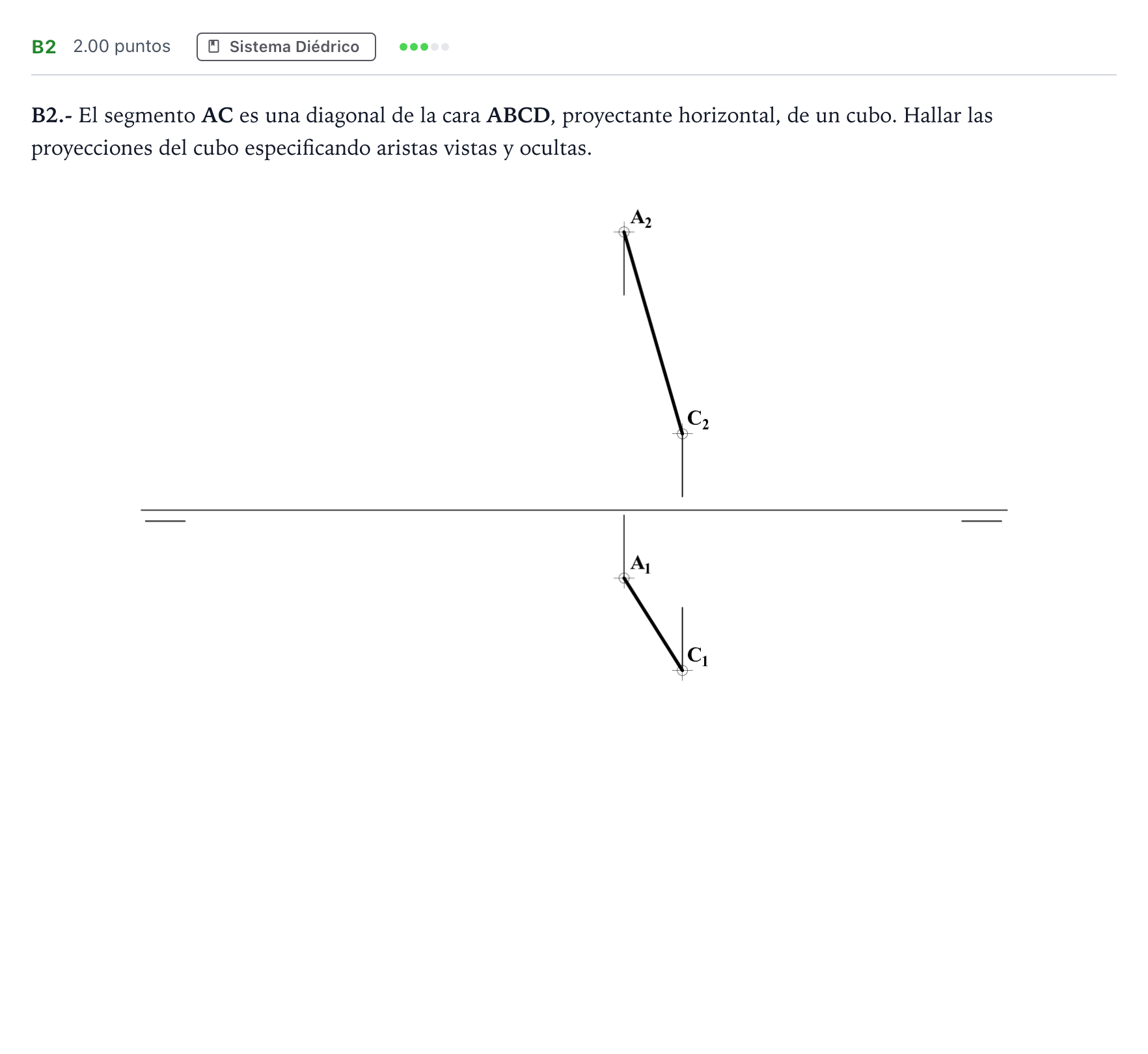

B2.- El segmento AC es una diagonal de la cara ABCD, proyectante horizontal, de un cubo. Hallar las proyecciones del cubo especificando aristas vistas y ocultas.

Solución: - Abatimiento de la cara proyectante horizontal $ABCD$ sobre el plano horizontal para hallar la verdadera magnitud de la diagonal $AC$, trasladando las cotas $z_A$ y $z_C$. - Construcción del cuadrado $(A)(B)(C)(D)$ a partir de la diagonal abatida $(A)(C)$. - Desabatimiento de los vértices $(B)$ y $(D)$ para situar $B_1$ y $D_1$ sobre la traza horizontal de la cara, y elevación a la proyección vertical para hallar $B_2$ y $D_2$. - Trazado de las aristas perpendiculares a la cara $ABCD$ con magnitud igual al lado del cubo, completando las proyecciones horizontal y vertical con diferenciación de aristas vistas y ocultas.
