Ejercicio B2 · Dibujo técnico II PAU Madrid Ordinaria 2024
Tema: Perspectivas · Del examen Ordinaria (2024)
Enunciado

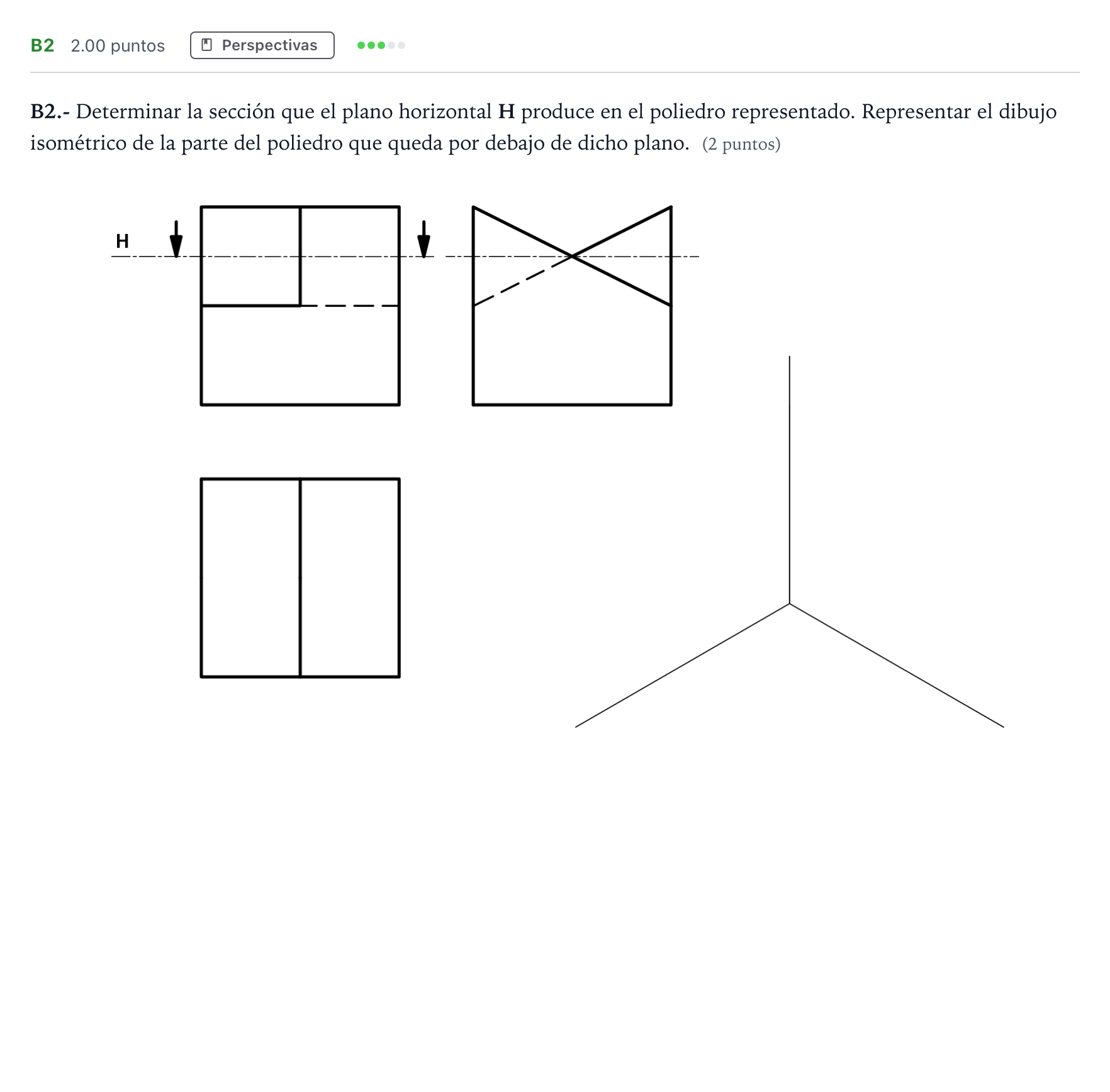

B2.- Determinar la sección que el plano horizontal H produce en el poliedro representado. Representar el dibujo isométrico de la parte del poliedro que queda por debajo de dicho plano. (2 puntos)
Solución
Según los criterios oficiales de corrección
B2.- Determinar la sección que el plano horizontal H produce en el poliedro representado. Representar el dibujo isométrico de la parte del poliedro que queda por debajo de dicho plano.
Solución: - En diédrico: sección horizontal que corta las aristas superiores e intermedias produciendo dos cuadriláteros rayados en planta. - En perspectiva isométrica: representación de la parte inferior truncada con el rayado de la sección plana horizontal correspondiente a la cota del plano .
