Ejercicio B2 · Dibujo técnico II PAU Madrid Modelo 2024

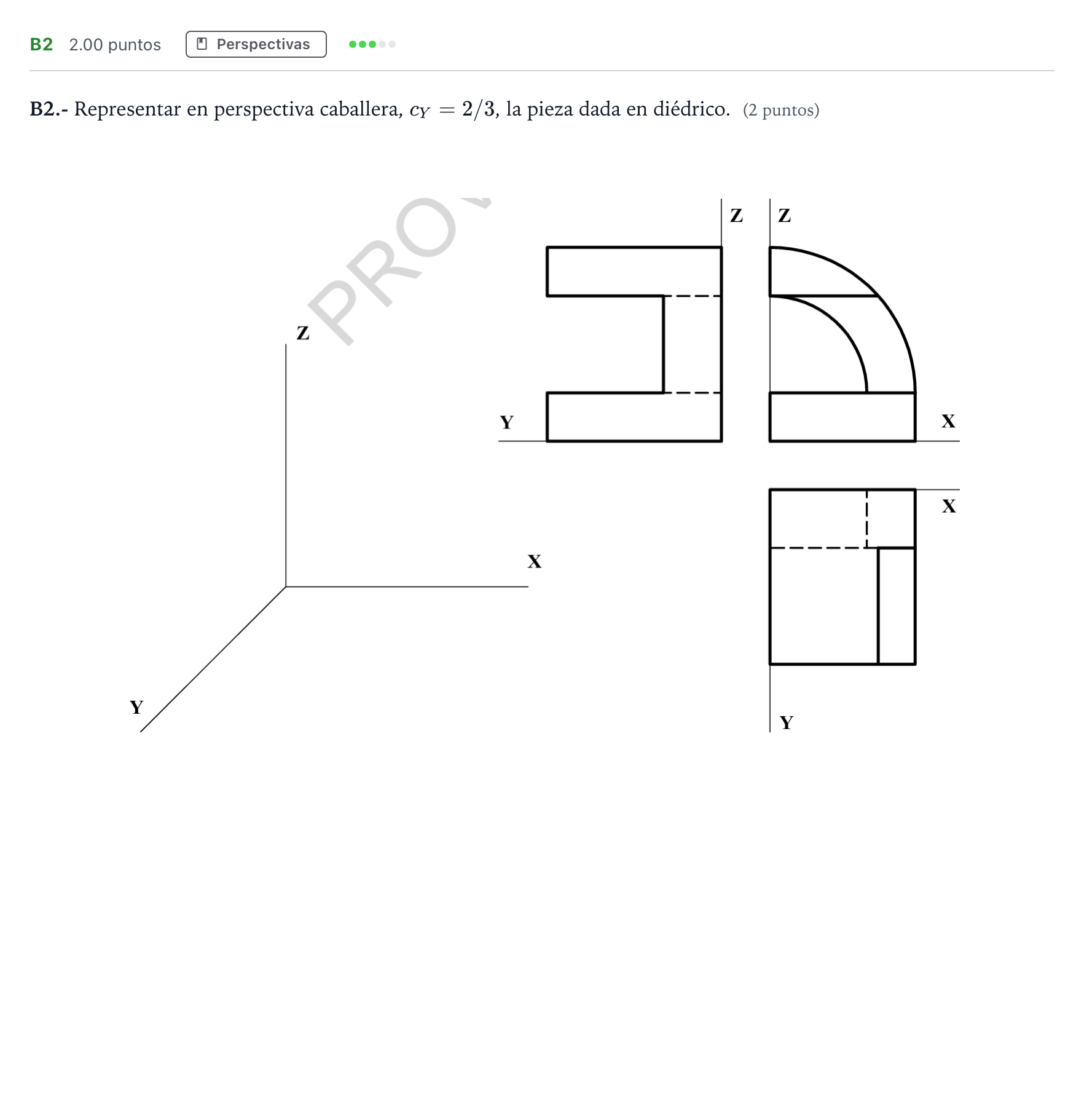

Representar en perspectiva caballera, cy=2/3, la pieza dada en diédrico.

Solución: Representación correcta de la pieza en perspectiva caballera con orientación adecuada sobre los ejes dados, manteniendo las formas circulares del plano frontal $XZ$ sin deformación y aplicando el coeficiente de reducción $c_Y = 2/3$ sobre las aristas paralelas al eje $Y$.
