Ejercicio A3 · Dibujo técnico II PAU Madrid Ordinaria 2024

Tema: Perspectivas · Del examen Ordinaria (2024)

Enunciado

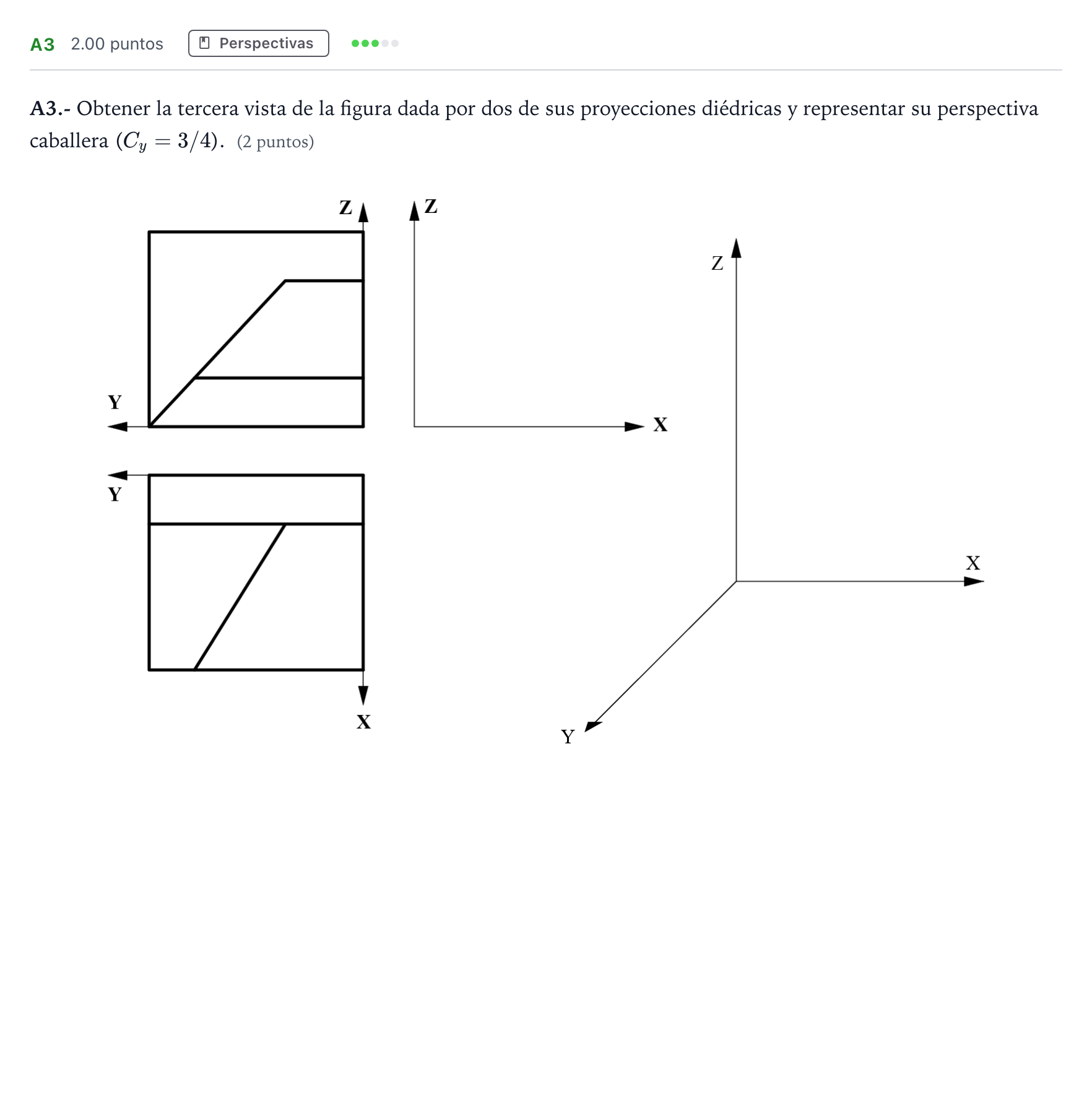

A3.- Obtener la tercera vista de la figura dada por dos de sus proyecciones diédricas y representar su perspectiva caballera (Cy=3/4C_y = 3/4). (2 puntos)

Enunciado: Ejercicio A3 · Dibujo técnico II PAU Madrid Ordinaria 2024

Solución

Según los criterios oficiales de corrección

A3.- Obtener la tercera vista de la figura dada por dos de sus proyecciones diédricas y representar su perspectiva caballera (Cy: 3/4).

Solución: Representación de la tercera vista (perfil izquierdo proyectado sobre el plano XZ) y perspectiva caballera de la pieza aplicando la reducción de Cy=3/4C_y = 3/4 en el eje Y.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
