Ejercicio A3 · Dibujo técnico II PAU Madrid Extraordinaria Coincidencias 2024

Tema: Perspectivas · Del examen Extraordinaria Coincidencias (2024)

Enunciado

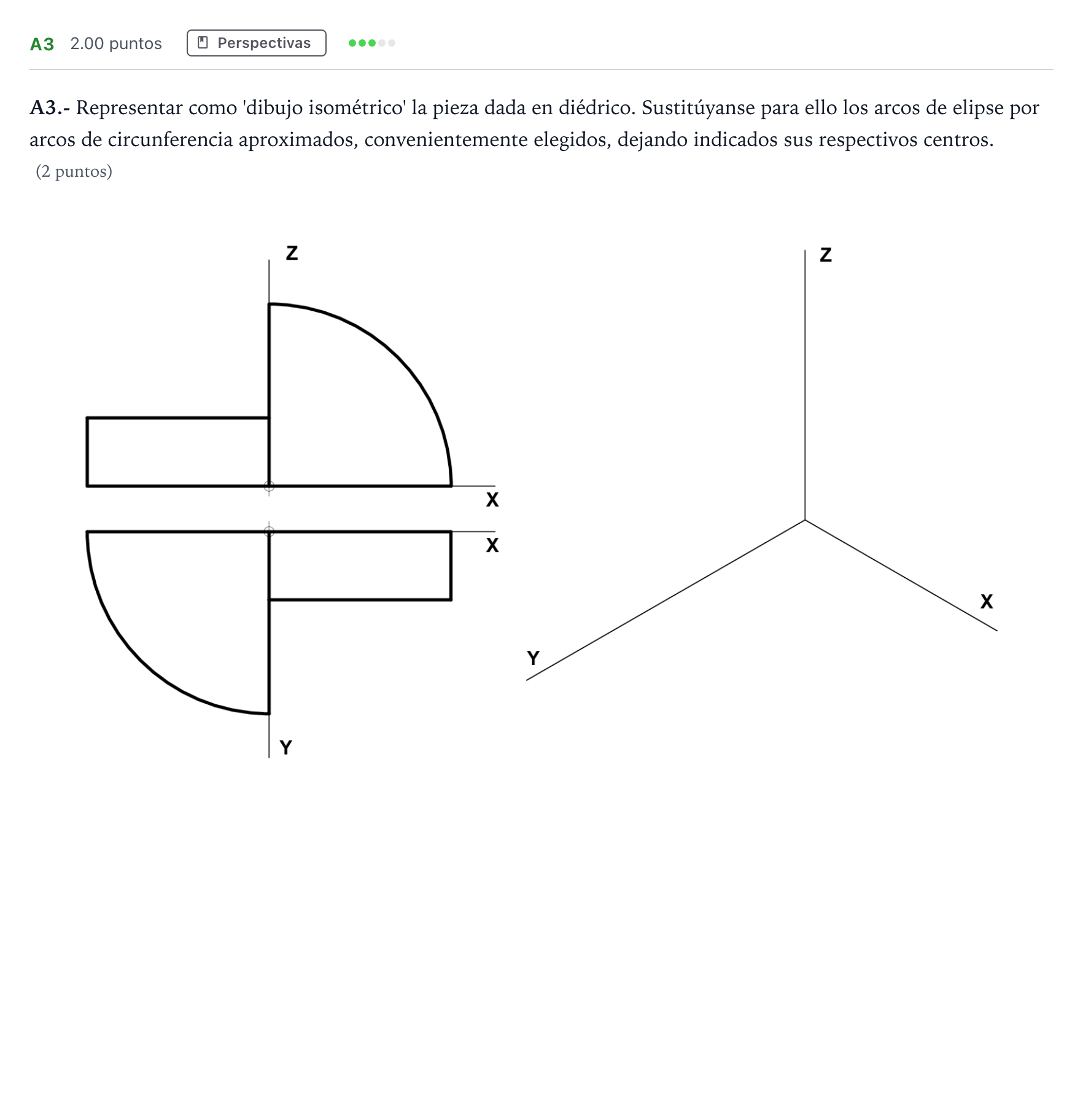

A3.- Representar como 'dibujo isométrico' la pieza dada en diédrico. Sustitúyanse para ello los arcos de elipse por arcos de circunferencia aproximados, convenientemente elegidos, dejando indicados sus respectivos centros. (2 puntos)

Enunciado: Ejercicio A3 · Dibujo técnico II PAU Madrid Extraordinaria Coincidencias 2024

Solución

Según los criterios oficiales de corrección

A3.- Representar como 'dibujo isométrico' la pieza dada en diédrico. Sustitúyanse para ello los arcos de elipse por arcos de circunferencia aproximados, convenientemente elegidos, dejando indicados sus respectivos centros.

Solución: Construcción isométrica de la pieza orientada sobre los ejes dados, sustituyendo los cuadrantes de elipse por arcos de circunferencia con centros identificados.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
