Ejercicio B3 · Dibujo técnico II PAU Madrid Extraordinaria Coincidencias 2024

Tema: Perspectivas · Del examen Extraordinaria Coincidencias (2024)

Enunciado

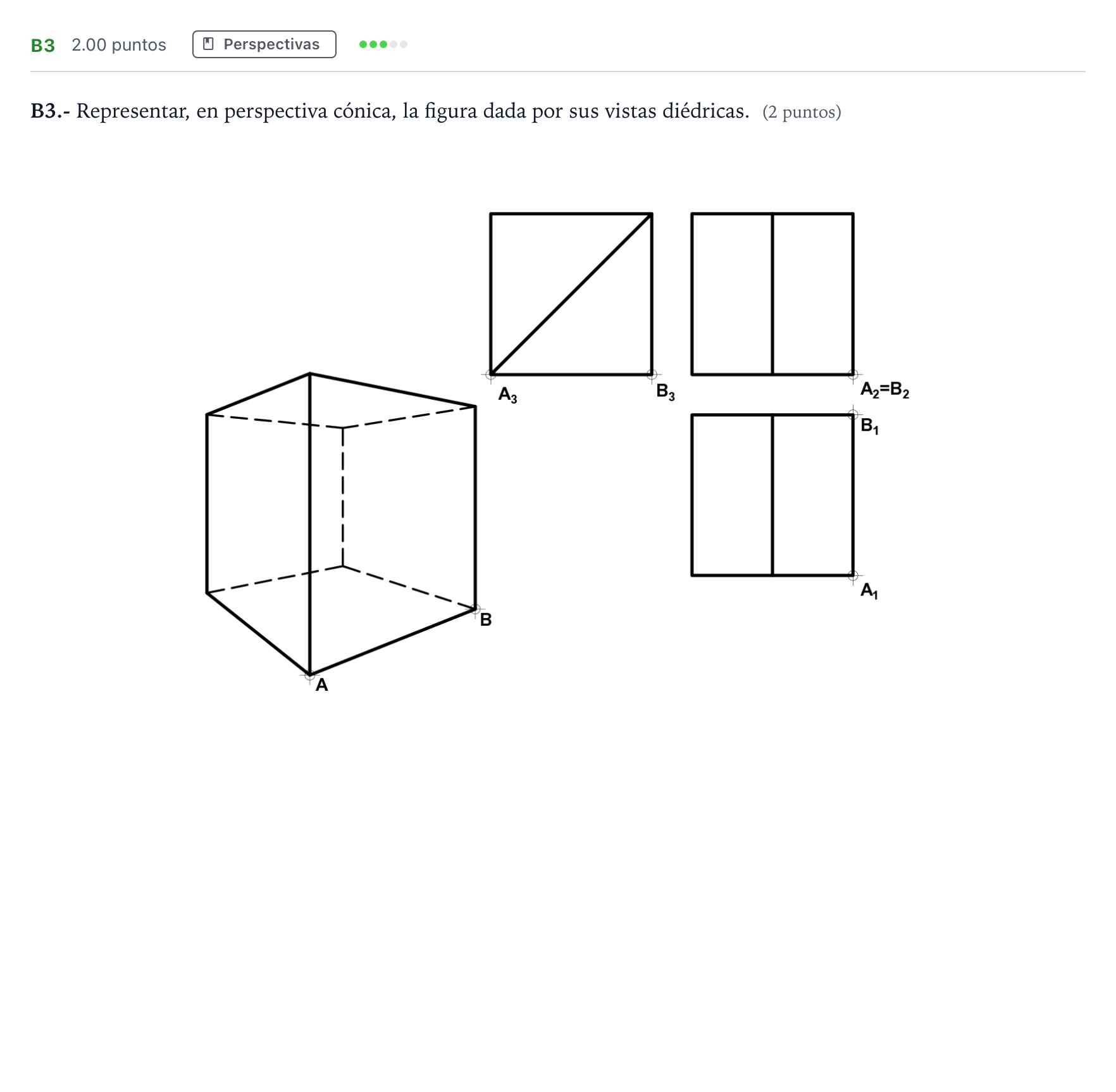

B3.- Representar, en perspectiva cónica, la figura dada por sus vistas diédricas. (2 puntos)

Enunciado: Ejercicio B3 · Dibujo técnico II PAU Madrid Extraordinaria Coincidencias 2024

Solución

Según los criterios oficiales de corrección

Representar, en perspectiva cónica, la figura dada por sus vistas diédricas.

Solución: Construcción en perspectiva cónica de la pieza dentro del prisma envolvente de referencia, determinando puntos de fuga y aristas vistas.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
