Ejercicio B4 · Dibujo técnico II PAU Madrid Ordinaria 2021
Tema: Normalización y Vistas · Del examen Ordinaria (2021)
Enunciado

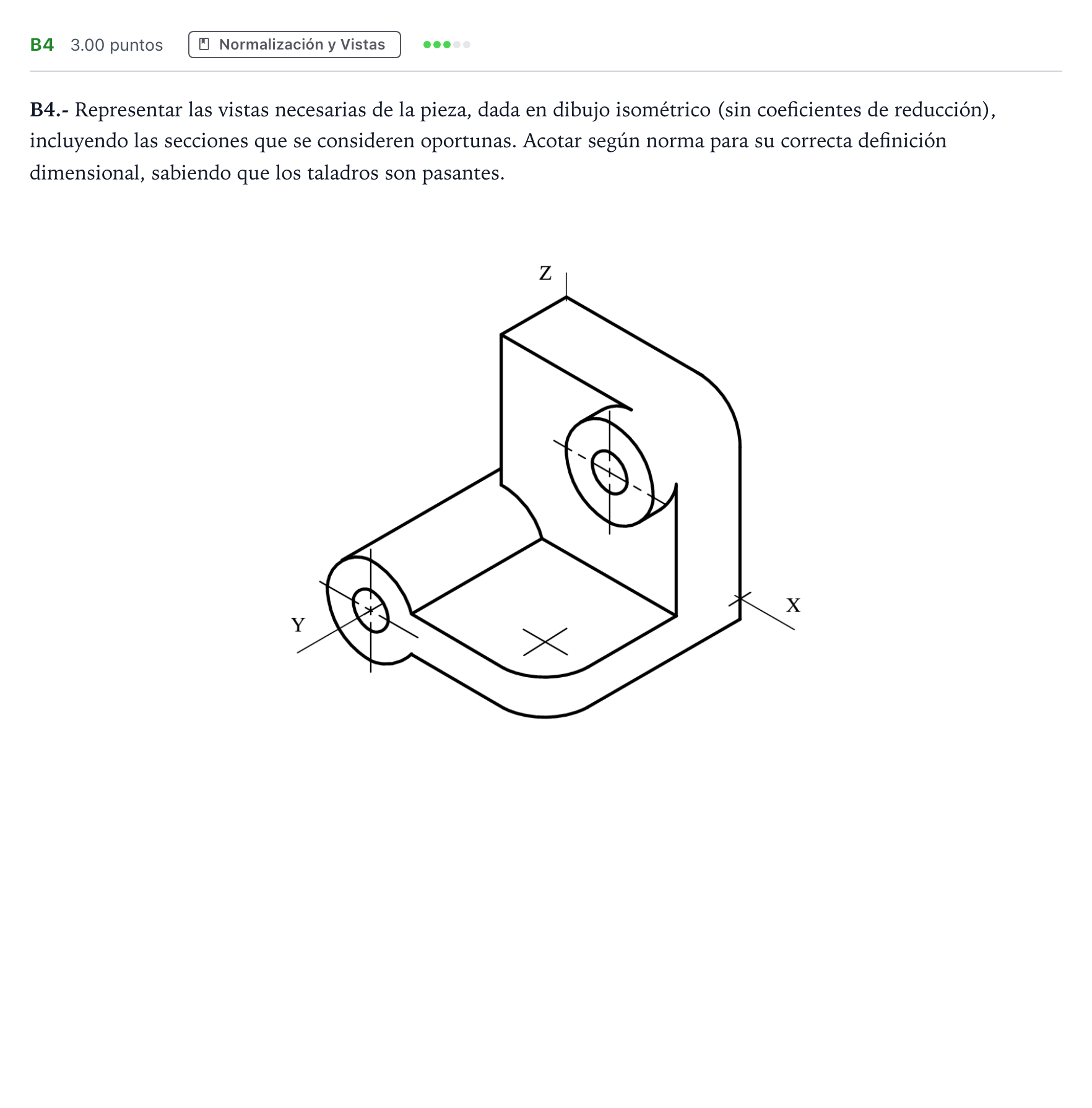

B4.- Representar las vistas necesarias de la pieza, dada en dibujo isométrico (sin coeficientes de reducción), incluyendo las secciones que se consideren oportunas. Acotar según norma para su correcta definición dimensional, sabiendo que los taladros son pasantes.
Solución
Según los criterios oficiales de corrección
Representar las vistas necesarias de la pieza, dada en dibujo isométrico (sin coeficientes de reducción), incluyendo las secciones que se consideren oportunas. Acotar según norma para su correcta definición dimensional, sabiendo que los taladros son pasantes.
Solución: Representación normalizada mediante dos vistas con líneas ocultas/ejes y acotación completa según norma técnica.
