Ejercicio A4 · Dibujo técnico II PAU Madrid Ordinaria 2021

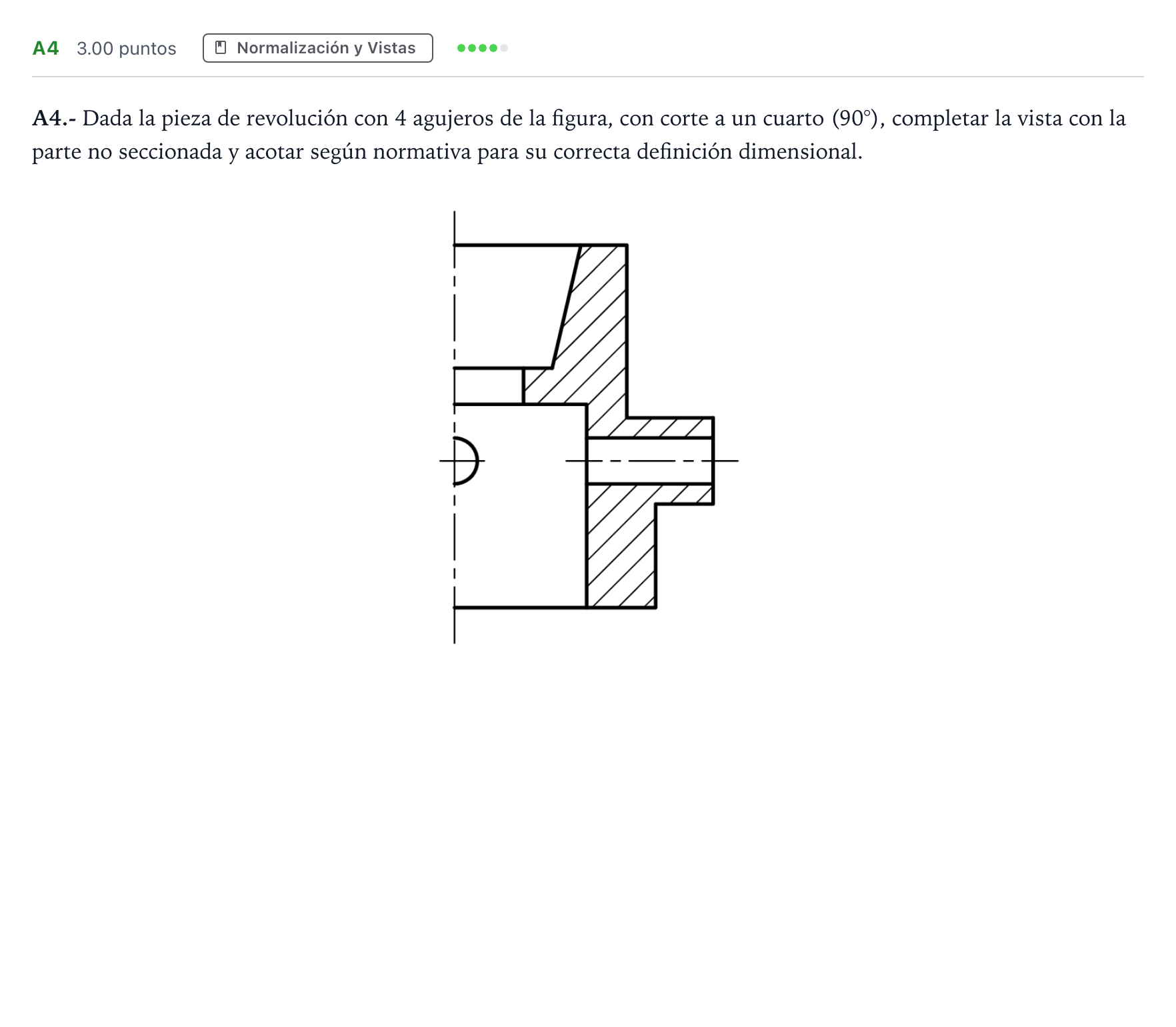

A4.- Dada la pieza de revolución con 4 agujeros de la figura, con corte a un cuarto (90°), completar la vista con la parte no seccionada y acotar según normativa para su correcta definición dimensional.

Solución: 1. Representación de la parte exterior (mitad izquierda no seccionada): - Simétrica respecto al contorno exterior derecho. - Incorporación del agujero visto frontal de diámetro 8 situado a cota 35 del plano de base. 2. Acotación normalizada (trece cotas): - Diámetros: $\varnothing 70$, $\varnothing 60$, $\varnothing 46$, $\varnothing 44$, $\varnothing 34$, $\varnothing 24$ y $\varnothing 8$. - Cotas de altura / posición: $63$, $35$, $26$, $21$, $18$, $15$.
