PREGUNTA 1 · Dibujo técnico II PAU La Rioja Ordinaria 2023
Tema: Tangencias y enlaces: figuras a escala y circunferencias tangentes · Del examen Ordinaria (2023)

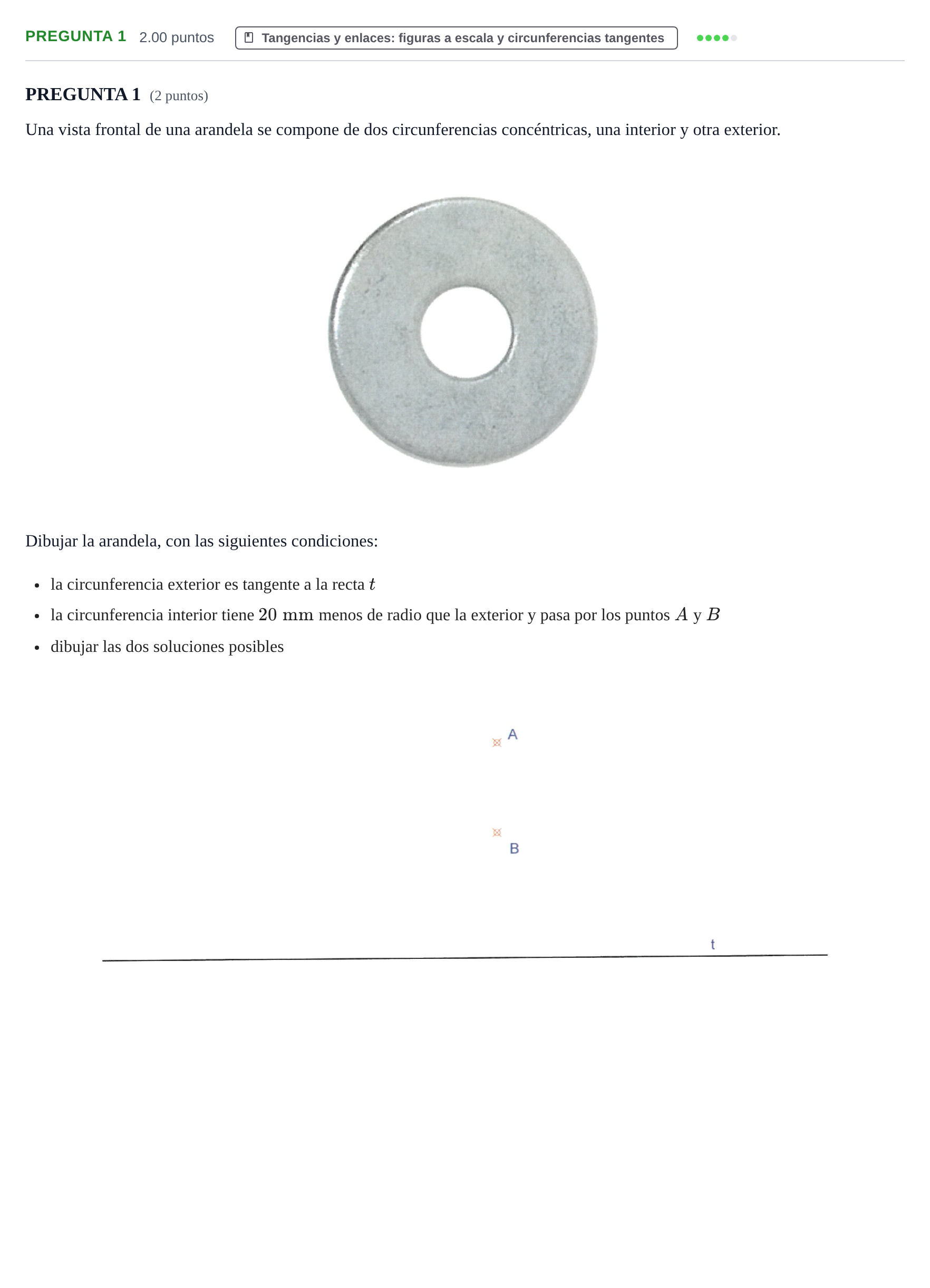

Enunciado
PREGUNTA 1 (2 puntos)
Una vista frontal de una arandela se compone de dos circunferencias concéntricas, una interior y otra exterior.
Dibujar la arandela, con las siguientes condiciones:
la circunferencia exterior es tangente a la recta
la circunferencia interior tiene menos de radio que la exterior y pasa por los puntos y
dibujar las dos soluciones posibles
Solución
Solución de AprenAI (no es la oficial)
Dibujar la arandela (las dos soluciones posibles) cumpliendo que la exterior sea tangente a t y la interior pase por A y B con 20 mm menos de radio.
Solución: Trazado completo de las dos arandelas solución, cada una formada por su circunferencia interior (de centro u , pasando por y ) y su circunferencia exterior concéntrica tangente a la recta , dejando visibles todas las construcciones auxiliares de tangencias por potencia.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
