PREGUNTA 1 · Dibujo técnico II PAU La Rioja Extraordinaria 2022

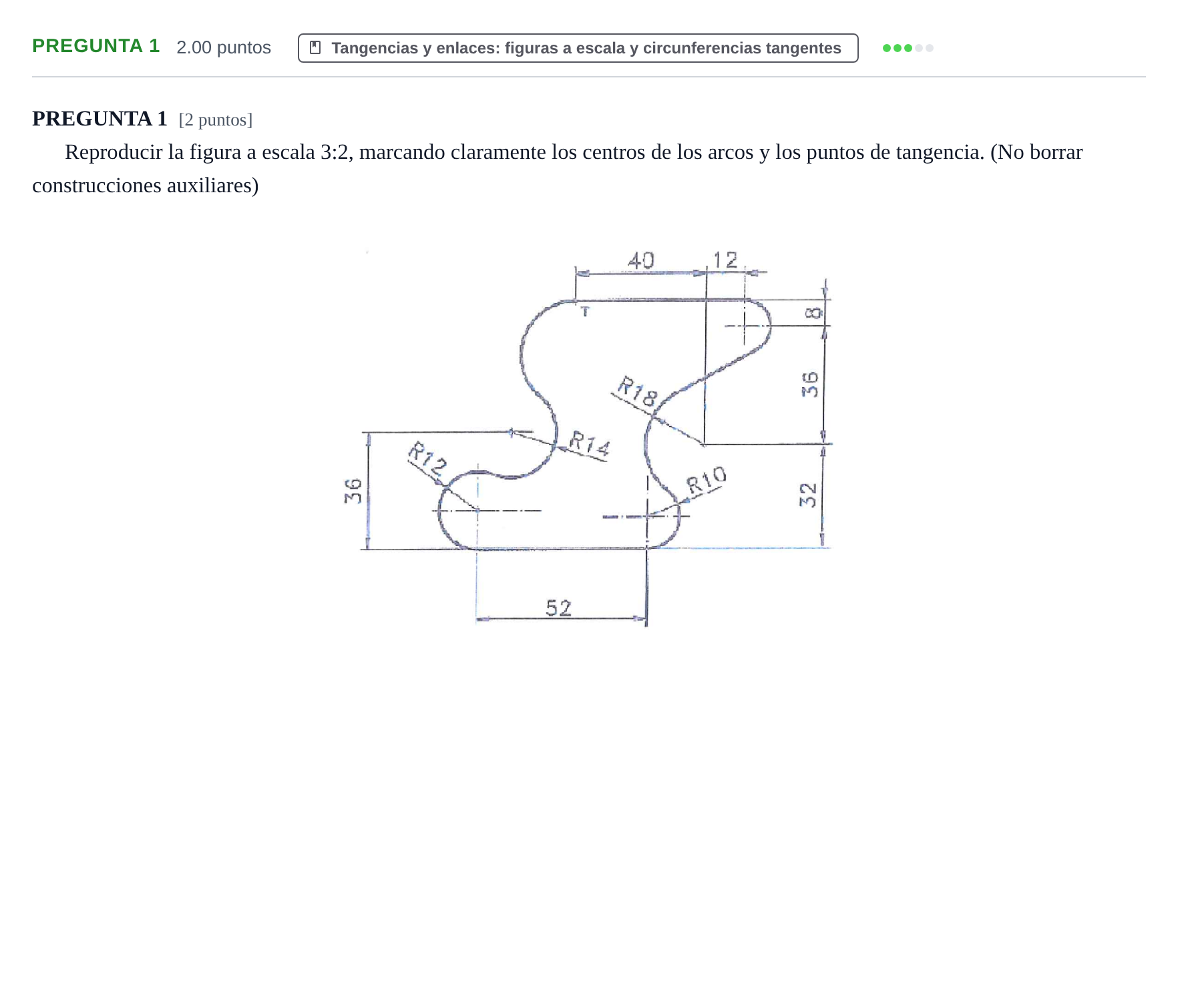

Reproducir la figura a escala 3:2, marcando claramente los centros de los arcos y los puntos de tangencia. (No borrar construcciones auxiliares)

Solución: Figura reproducida a escala 3:2 con todas las cotas multiplicadas por 1,5: - Base horizontal y ejes de referencia principales situados a las distancias escaladas: $52 \cdot 1{,}5 = 78\text{ mm}$, alturas de $32 \cdot 1{,}5 = 48\text{ mm}$, $36 \cdot 1{,}5 = 54\text{ mm}$, $8 \cdot 1{,}5 = 12\text{ mm}$, y anchuras de $40 \cdot 1{,}5 = 60\text{ mm}$, $12 \cdot 1{,}5 = 18\text{ mm}$. - Radios escalados: $R_{12}' = 18\text{ mm}$, $R_{10}' = 15\text{ mm}$, $R_{14}' = 21\text{ mm}$, $R_{18}' = 27\text{ mm}$. - Trazado de centros mediante intersección de paralelas o arcos concéntricos auxiliares. - Marcado explícito de los centros $O_i$ y de todos los puntos de tangencia $T_i$ en los cambios de curvatura y uniones recta-curva.
