Apartado C - Pregunta 1 · Dibujo técnico II PAU La Rioja Ordinaria 2026

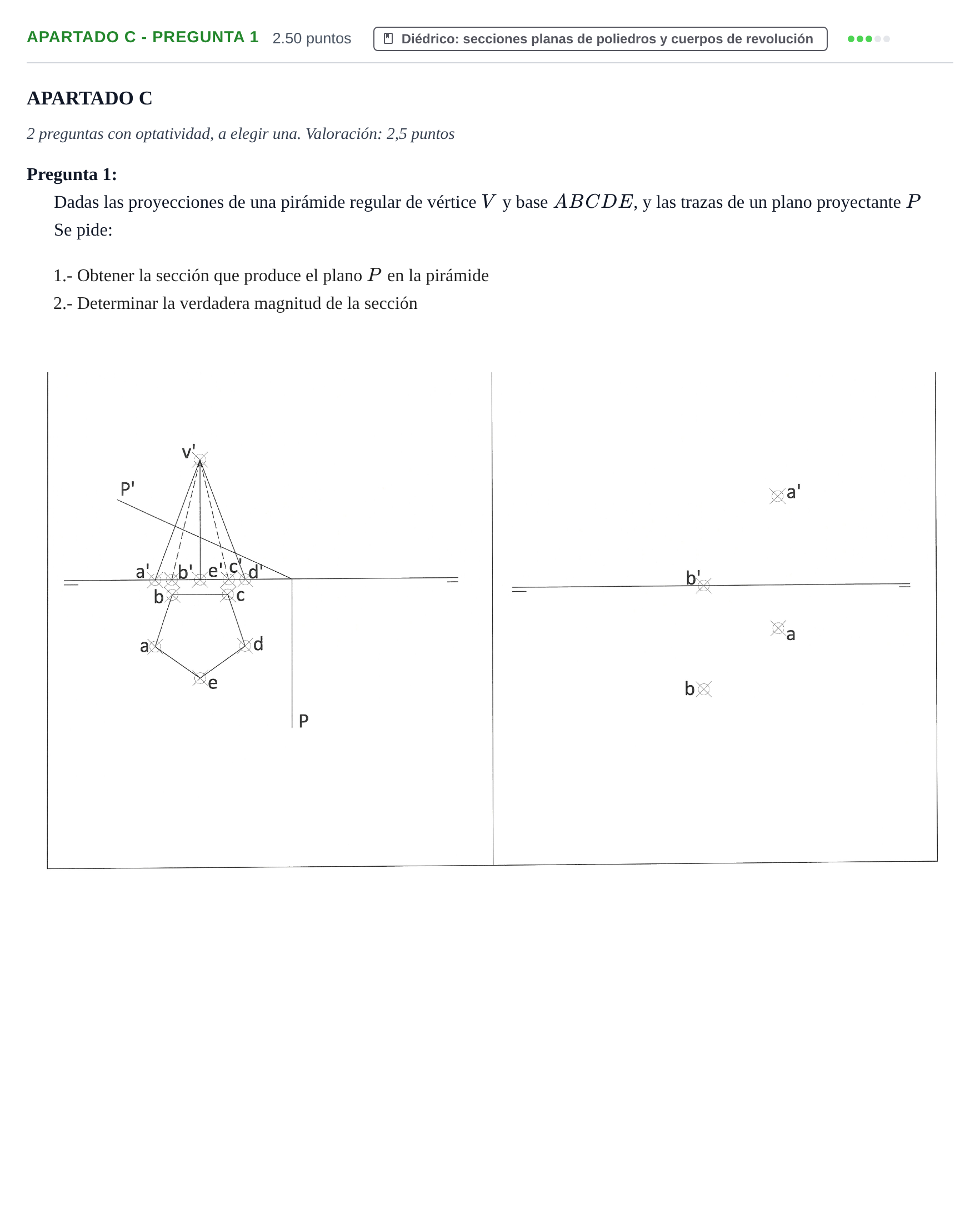

1.- Obtener la sección que produce el plano P en la pirámide. 2.- Determinar la verdadera magnitud de la sección.

Solución: 1. Proyección vertical de la sección: P es proyectante vertical, así que la sección se ve directamente sobre P'. P' corta a v'a', v'b', v'c', v'd' y v'e' en 1', 2', 3', 4' y 5'. La traza horizontal P queda fuera de la base, por lo que el plano no corta la base. La sección es un pentágono. 2. Proyección horizontal de la sección: Se bajan líneas de referencia perpendiculares a la LT desde 1'…5' hasta las aristas va, vb, vc, vd y ve, obteniendo 1…5. Se unen estos puntos con su visibilidad. 3. Verdadera magnitud: Se abate P sobre el plano horizontal tomando como charnela la traza P. Cada punto abatido está sobre la perpendicular a la charnela trazada por su proyección horizontal, es decir, sobre una paralela a la LT. Su distancia a la charnela es la distancia medida sobre P' desde el punto de corte de P' con la LT hasta el punto, que equivale a √(d²+z²). De forma equivalente, se gira cada punto de P' con centro en ese punto de corte hasta la LT y se refiere a la paralela a la LT correspondiente. Uniendo 1)…5) se obtiene el pentágono en verdadera magnitud.
