PREGUNTA 7 · Dibujo técnico II PAU La Rioja Extraordinaria 2022

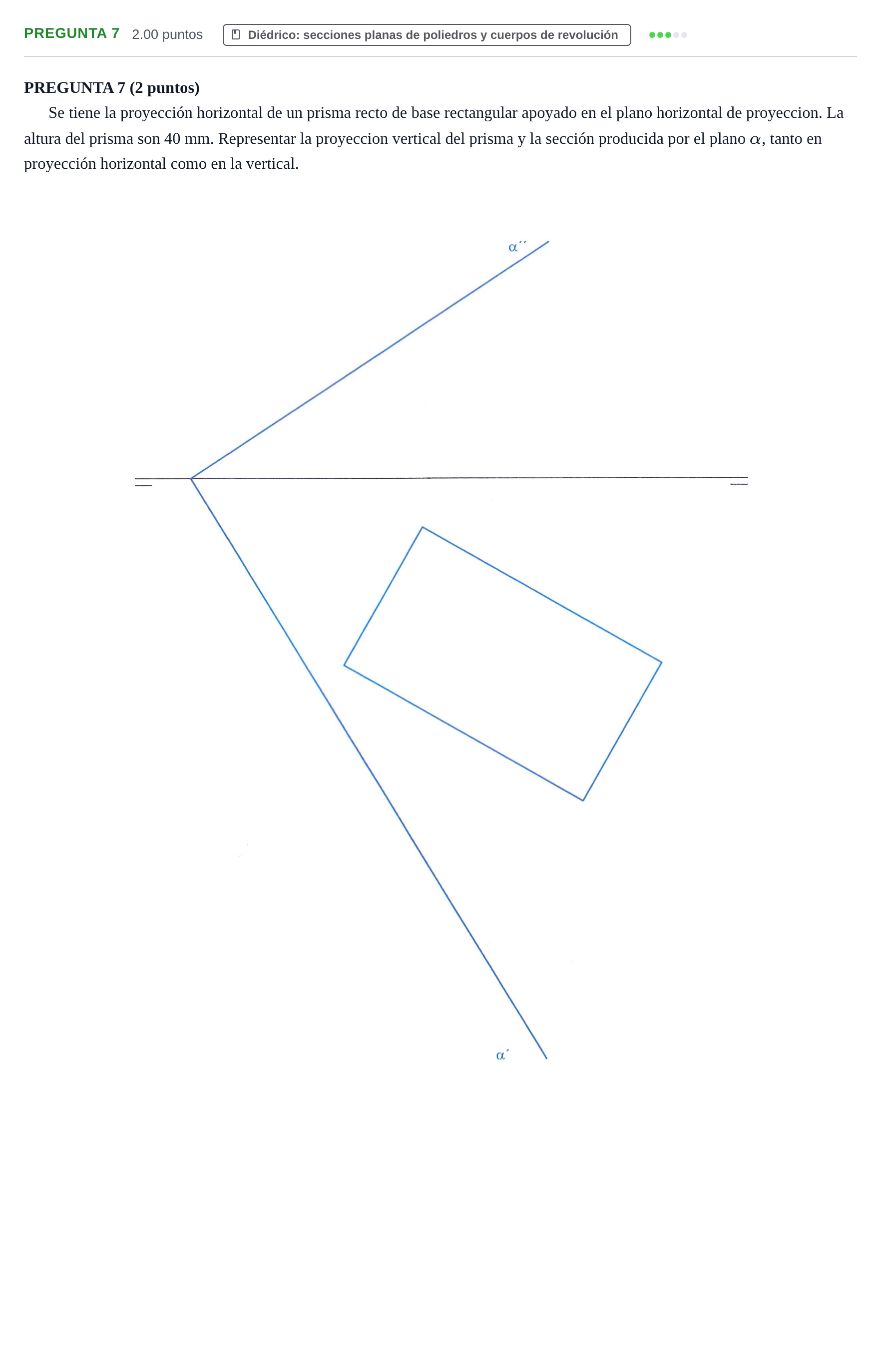

Representar la proyeccion vertical del prisma y la sección producida por el plano α, tanto en proyección horizontal como en la vertical.

Solución: 1. Proyección vertical del prisma: Se proyectan verticalmente los 4 vértices de la base rectangular apoyada en la línea de tierra ($cota = 0$). Al tratarse de un prisma recto, las aristas laterales son perpendiculares a la línea de tierra (verticales). Se levantan rectas perpendiculares a la LT con una cota de 40 mm para la base superior, delimitando las 4 aristas verticales y distinguiendo aristas vistas (línea continua) y ocultas (línea de trazos). 2. Intersección con las aristas laterales: Se hace pasar un plano proyectante auxiliar (o se utilizan rectas pertenecientes al plano $\alpha$) por cada una de las cuatro aristas verticales. Cada arista vertical corta al plano $\alpha$ en un punto cuya cota se halla directamente en la proyección vertical del plano auxiliar o de la recta auxiliar. 3. Sección resultante: Uniendo ordenadamente los puntos de corte en las aristas laterales (o determinando si el plano corta a la base superior o inferior si la sección sobrepasa los 40 mm), se obtiene un polígono cerrado que constituye la sección plana, representado con línea continua/trazos según la visibilidad y convenientemente rayado en proyección horizontal.
