Apartado C - Pregunta 1 · Dibujo técnico II PAU La Rioja Extraordinaria 2025

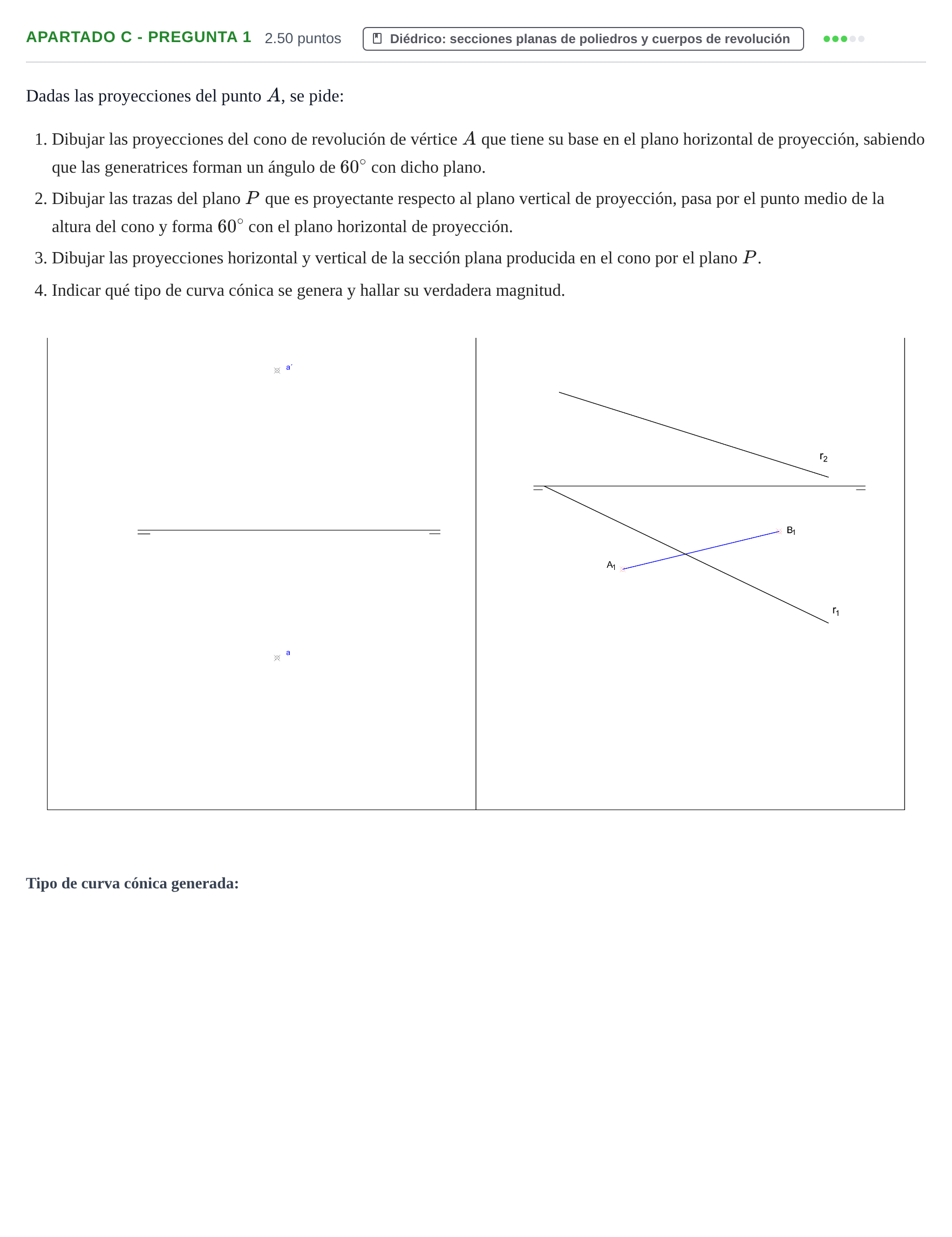

Dadas las proyecciones del punto $A$, se pide:

Dibujar las proyecciones del cono de revolución de vértice $A$ que tiene su base en el plano horizontal de proyección, sabiendo que las generatrices forman un ángulo de $60^\circ$ con dicho plano.

Dibujar las trazas del plano $P$ que es proyectante respecto al plano vertical de proyección, pasa por el punto medio de la altura del cono y forma $60^\circ$ con el plano horizontal de proyección.

Dibujar las proyecciones horizontal y vertical de la sección plana producida en el cono por el plano $P$.

Indicar qué tipo de curva cónica se genera y hallar su verdadera magnitud.
