Pregunta 3.1 · Dibujo técnico II PAU Galicia Ordinaria 2026

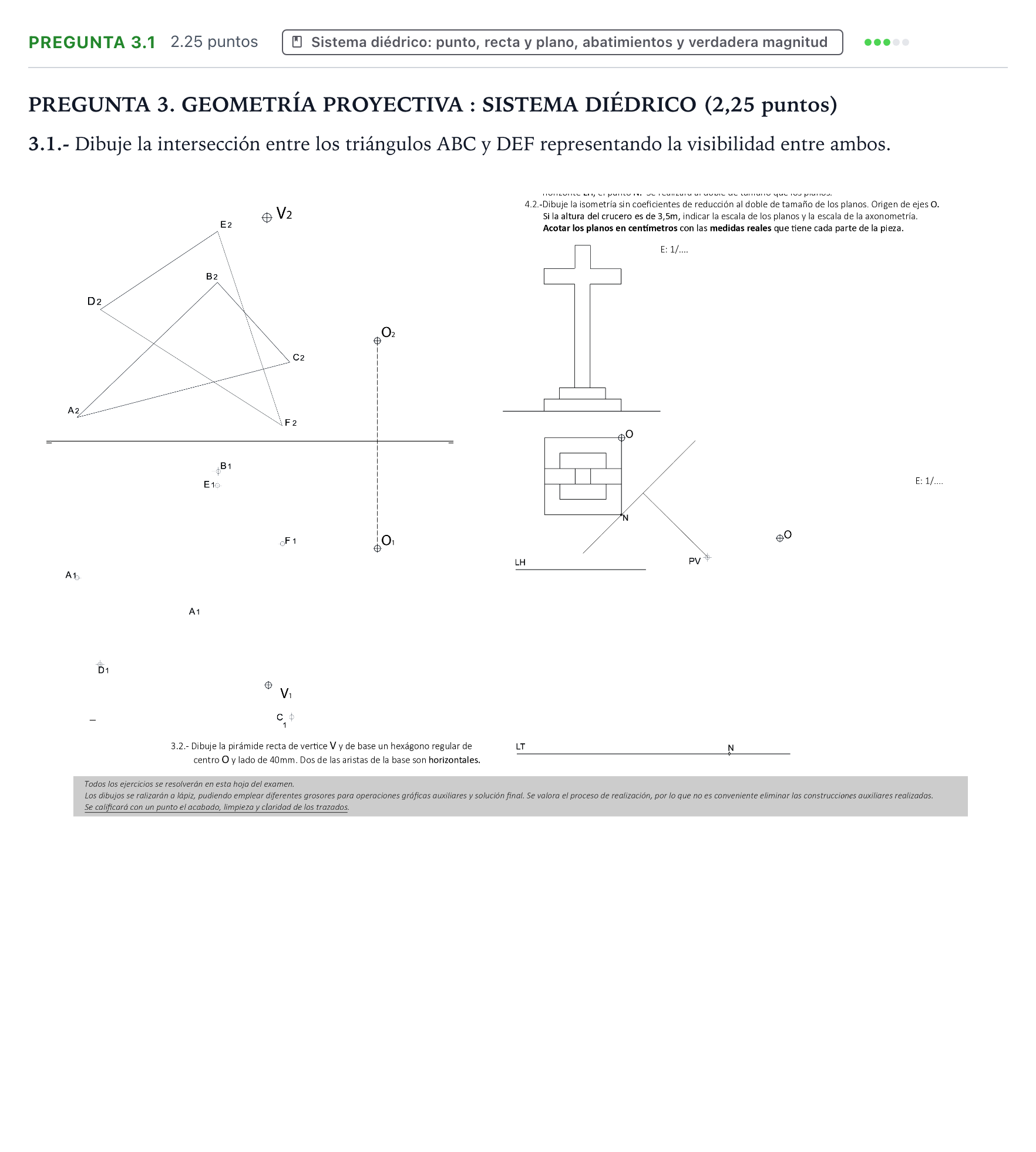

3.1.- Dibuje la intersección entre los triángulos ABC y DEF representando la visibilidad entre ambos.

Solución: Resolución gráfica completa: 1. Trazado del triángulo $DEF$ en proyección horizontal a partir de los puntos dados $D_1$, $E_1$, $F_1$. 2. Determinación de los puntos de intersección entre las aristas de ambos triángulos mediante planos auxiliares proyectantes. 3. Segmento de intersección visible/oculto entre ambas figuras y determinación de partes vistas y ocultas de cada triángulo según cotas y alejamientos.
