Pregunta 3.1 · Dibujo técnico II PAU Galicia Extraordinaria 2026

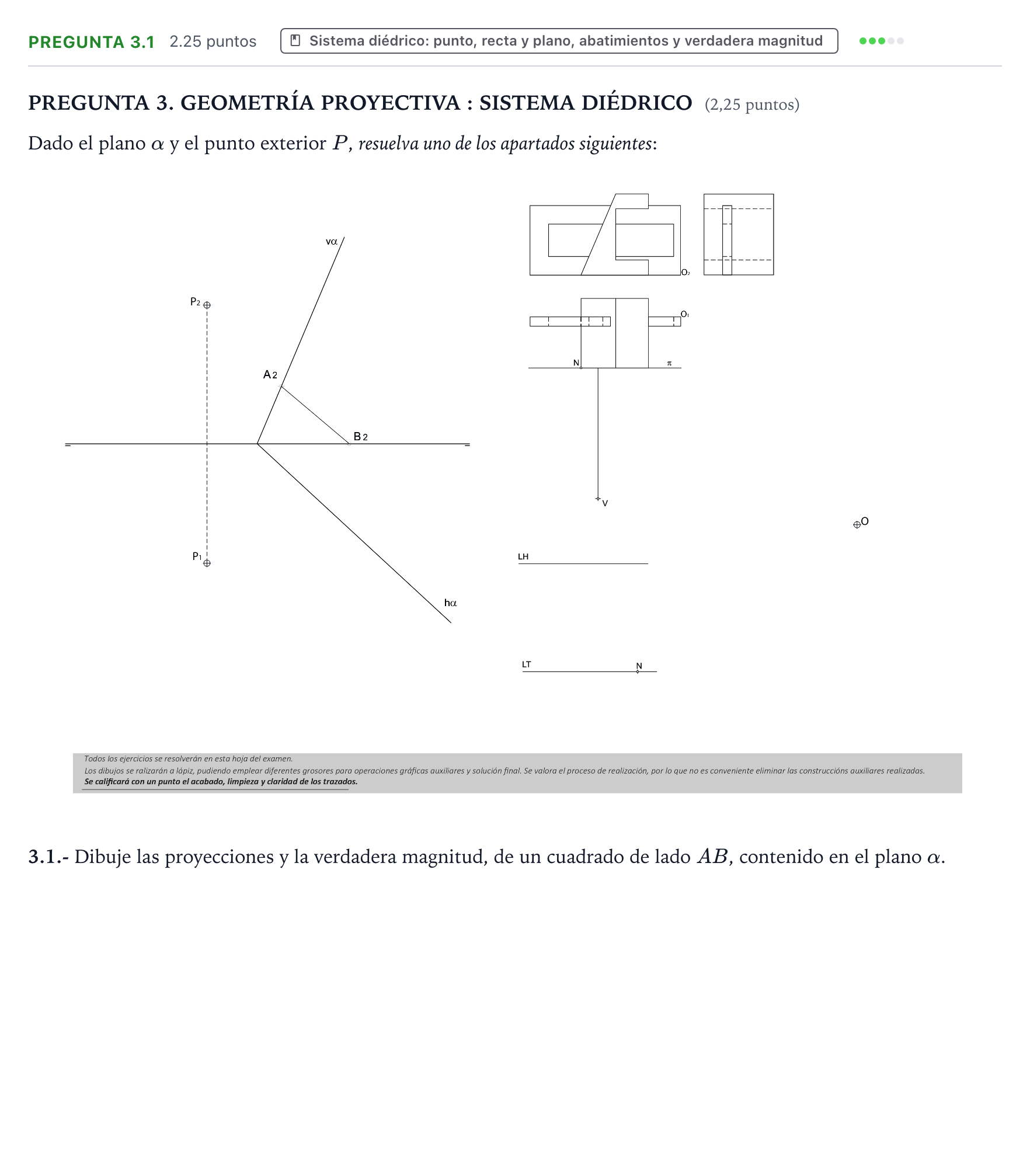

3.1.- Dibuje las proyecciones y la verdadera magnitud, de un cuadrado de lado AB, contenido en el plano α.

Solución: Construcción gráfica completa: 1. Abatimiento del plano $\alpha$ y de los puntos $A$ y $B$ para obtener el lado en verdadera magnitud $(A)(B)$. 2. Trazado del cuadrado abatido $(A)(B)(C)(D)$ mediante perpendiculares y paralelas de igual longitud. 3. Desabatimiento de los vértices $(C)$ y $(D)$ mediante rectas horizontales o frontales de plano para obtener sus proyecciones diédricas horizontales ($C_1$, $D_1$) y verticales ($C_2$, $D_2$).
