Pregunta 3.2 · Dibujo técnico II PAU Galicia Extraordinaria 2026

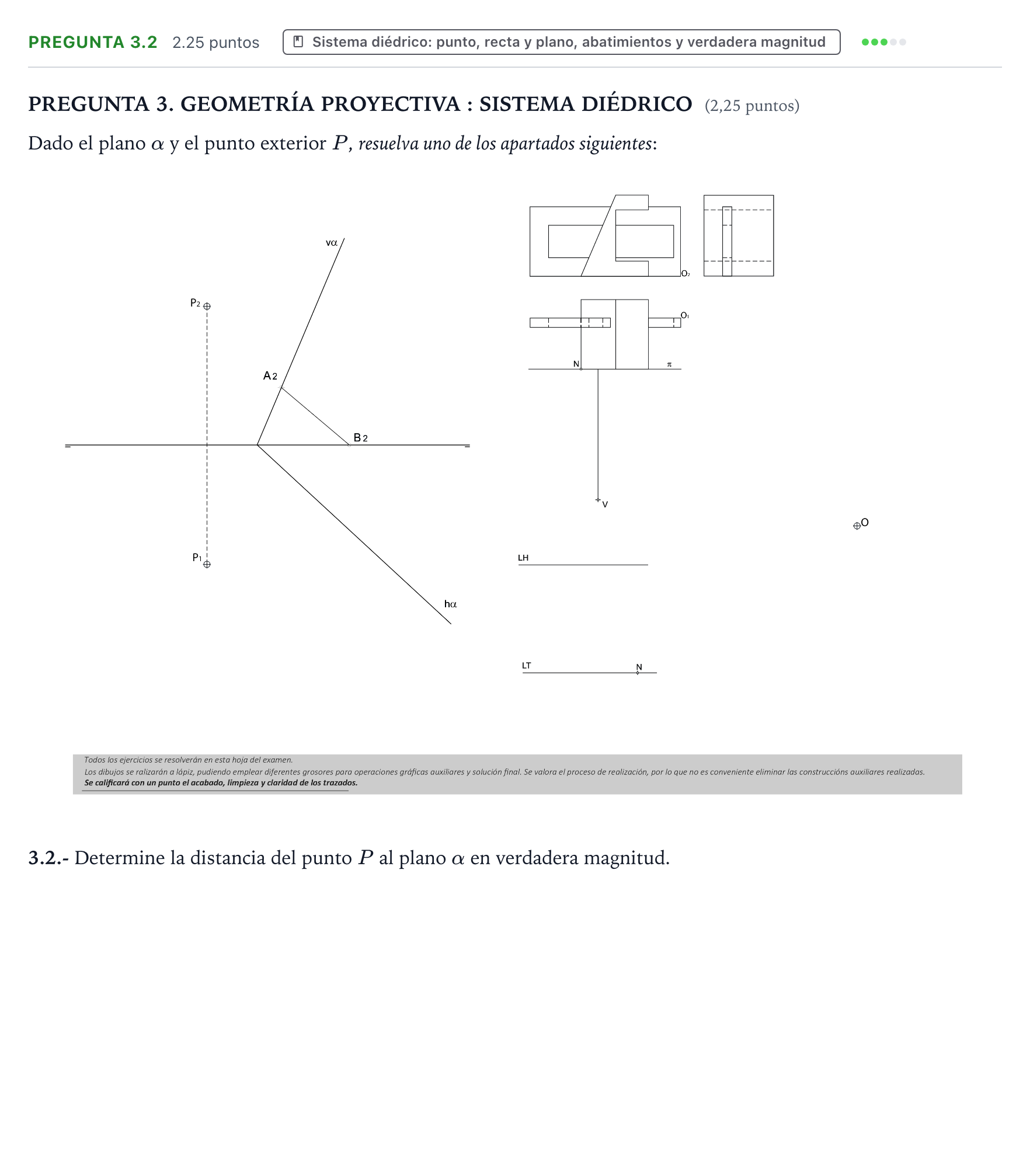

3.2.- Determine la distancia del punto P al plano α en verdadera magnitud.

Solución: Construcción gráfica de la distancia: 1. Recta $r$ perpendicular al plano $\alpha$ que pasa por $P$ ($r_1 \perp h\alpha$, $r_2 \perp v\alpha$). 2. Intersección $I$ de la recta $r$ con el plano $\alpha$ mediante un plano proyectante auxiliar. 3. Segmento $PI$ en proyección horizontal ($P_1I_1$) y vertical ($P_2I_2$). 4. Triángulo de diferencia de cotas (o de alejamientos) para determinar la verdadera magnitud del segmento $PI$.
