Pregunta 3 · Dibujo técnico II PAU Galicia Extraordinaria 2021

PREGUNTA 3. Resolva este exercicio de SISTEMA DIÉDRICO (3 puntos)

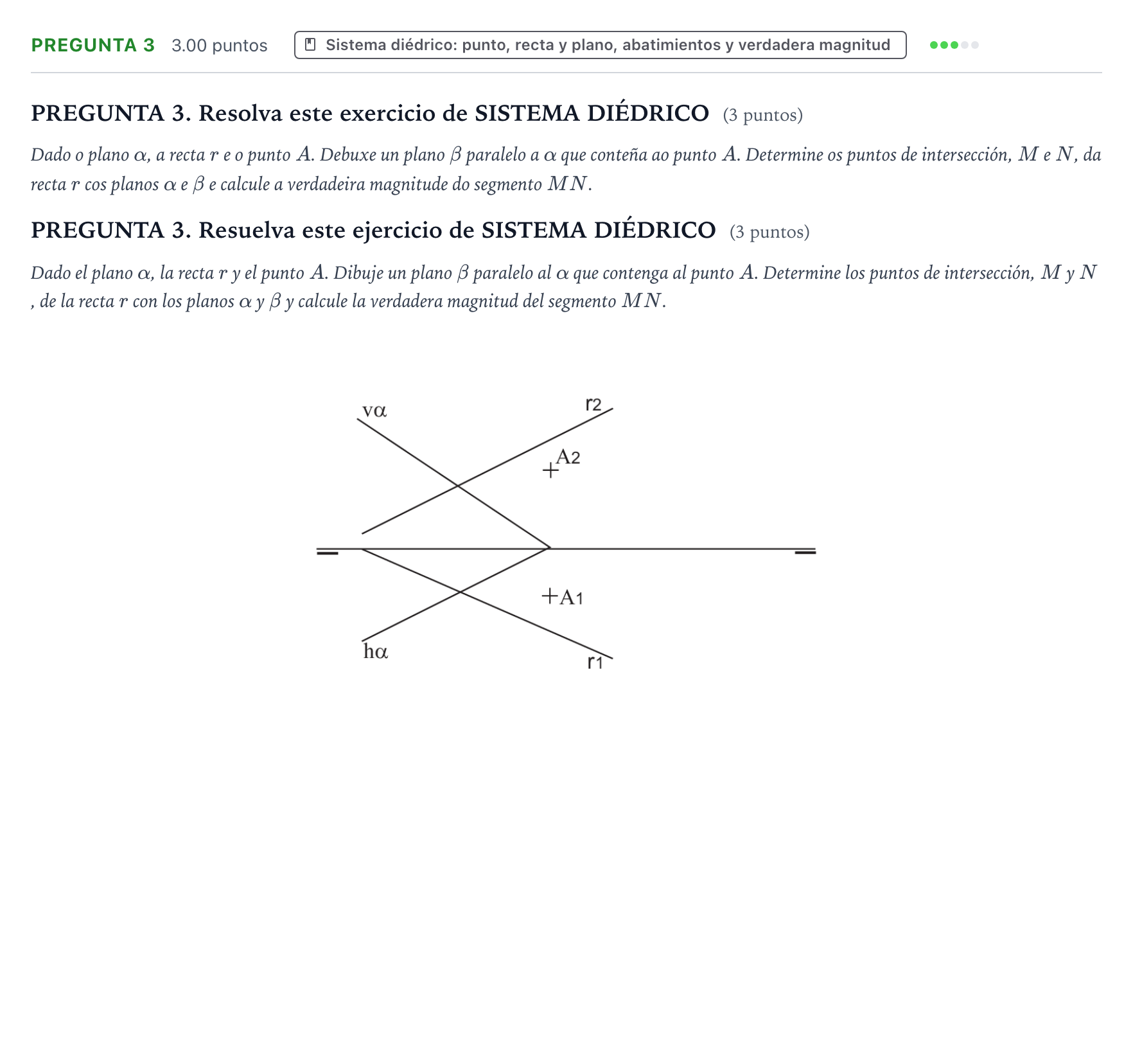

Dado o plano $\alpha$, a recta $r$ e o punto $A$. Debuxe un plano $\beta$ paralelo a $\alpha$ que conteña ao punto $A$. Determine os puntos de intersección, $M$ e $N$, da recta $r$ cos planos $\alpha$ e $\beta$ e calcule a verdadeira magnitude do segmento $MN$.

PREGUNTA 3. Resuelva este ejercicio de SISTEMA DIÉDRICO (3 puntos)

Dado el plano $\alpha$, la recta $r$ y el punto $A$. Dibuje un plano $\beta$ paralelo al $\alpha$ que contenga al punto $A$. Determine los puntos de intersección, $M$ y $N$, de la recta $r$ con los planos $\alpha$ y $\beta$ y calcule la verdadera magnitud del segmento $MN$.
