Pregunta 3 · Dibujo técnico II PAU Galicia Ordinaria 2021

Tema: Sistema diédrico: punto, recta y plano, abatimientos y verdadera magnitud · Del examen Ordinaria (2021)

Enunciado

PREGUNTA 3. Resolva este exercicio de SISTEMA DIÉDRICO (3 puntos)

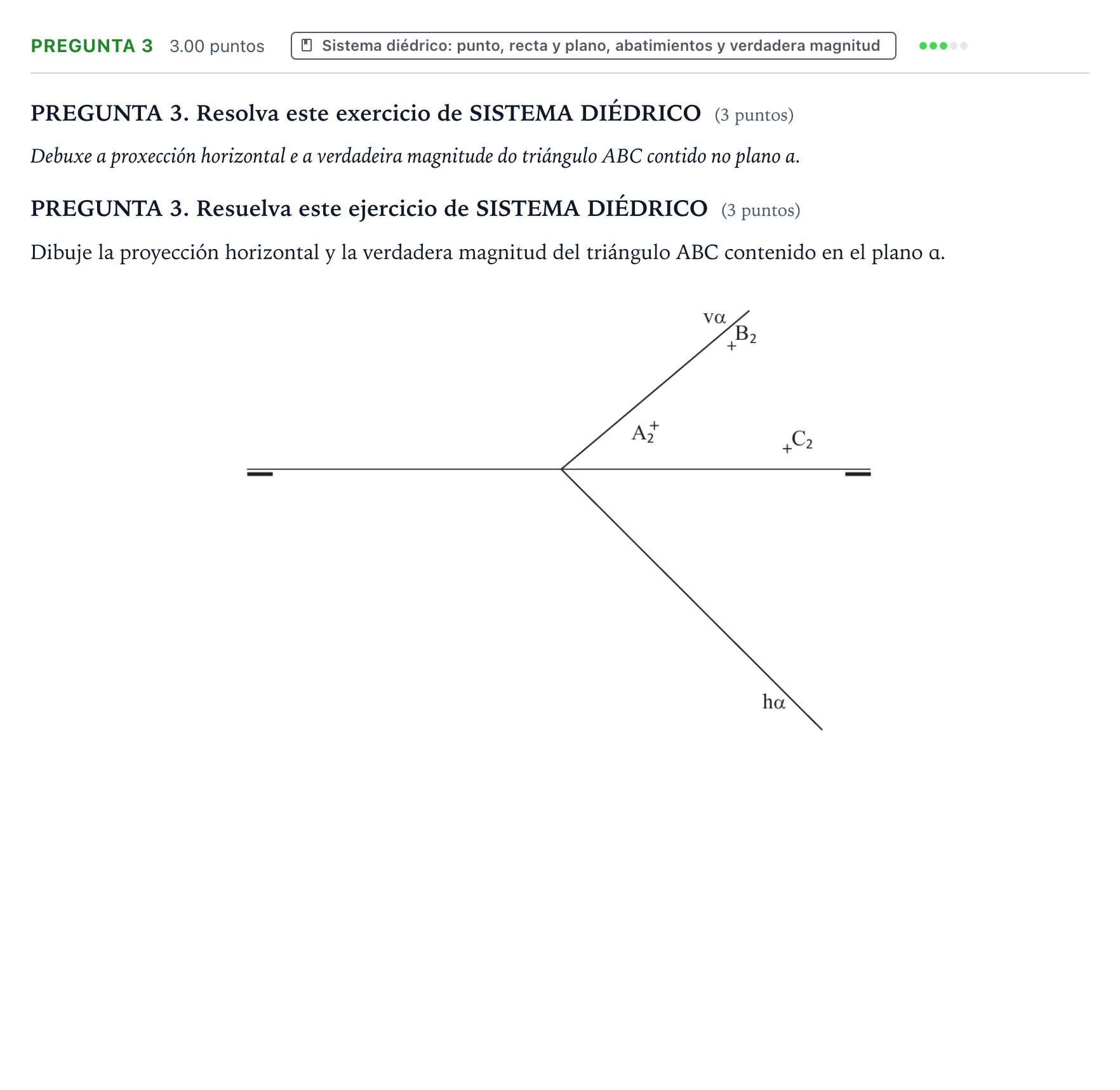

Debuxe a proxección horizontal e a verdadeira magnitude do triángulo ABC contido no plano α.

PREGUNTA 3. Resuelva este ejercicio de SISTEMA DIÉDRICO (3 puntos)

Dibuje la proyección horizontal y la verdadera magnitud del triángulo ABC contenido en el plano α.

Enunciado: Pregunta 3 · Dibujo técnico II PAU Galicia Ordinaria 2021

Solución

Según los criterios oficiales de corrección

Dibuje la proyección horizontal y la verdadera magnitud del triángulo ABC contenido en el plano α.

Solución: Construcción resuelta: - Proyecciones horizontales $A_1, B_1, C_1$ dibujadas mediante rectas contenidas en el plano $\alpha$ . - Abatimiento del plano $\alpha$ sobre el plano horizontal tomando la traza $h\alpha$ como charnela. - Triángulo abatido $(A)(B)(C)$ en verdadera magnitud.
